Телевизор XIAOMI Mi TV 4S 65

Паспортные характеристики, комплект поставки и цена

Экран
Тип экрана	ЖК-панель со светодиодной подсветкой
Диагональ	65 дюймов
Разрешение	3840×2160 пикселей (16:9)
Углы обзора	178° (гор.) и 178° (верт.)
Время отклика	8 мс
Контрастность	1200:1
Интерфейсы
Antenna	аналоговый и цифровой (DTMB) ТВ-тюнеры (75 Ом, коаксиальный — IEC75)
HDMI1/2/3	цифровые входы HDMI 2.0b, видео и аудио, ARC (только HDMI 3), до 3840×2160/60 Гц (отчет MonInfo), 3 шт.
AV Input	композитный видеовход, стереоаудиовход (RCA, 3 шт.)
S/PDIF	цифровой электрический аудиовыход S/PDIF (RCA)
USB 2.0	USB-интерфейс 2.0, подключение внешних устройств (гнездо типа А, 2 шт.)
Network	проводная сеть Ethernet 100Base-TX (RJ-45)
Беспроводные интерфейсы	Wi-Fi (2,4 и 5 ГГц), Bluetooth 4.2
Другие характеристики
Акустическая система	стереофонические громкоговорители, 2×8 Вт
Особенности	работает под управлением Android 64-разрядный 4-ядерный процессор с ядрами Cortex-A53 до 1,5 ГГц, графический процессор Mali-450 750 МГц, оперативная память: 2 ГБ DDR, встроенная память: 8 ГБ eMMC поддержка расширенного динамического диапазона (HDR 10 и HLG) цветовой охват 72% NTSC мультимедийные функции: сетевые сервисы, воспроизведение аудио-, видео- и графических файлов и т. д. монтажные отверстия VESA 300×250 мм
Размеры (Ш×В×Г)	1458×905(850 без подставки)×290 мм
Масса	16,8 кг с подставкой 16,7 кг без подставки
Потребляемая мощность	до 190 Вт в рабочем режиме, 0,5 Вт в режиме ожидания
Напряжение питания	220 В, 50/60 Гц
Комплект поставки (необходимо уточнять перед покупкой!)	телевизор 2 ножки и 4 винта пульт ДУ и 2 элемента питания AAA для него краткое руководство пользователя (на китайском языке)

Внешний вид

Дизайн строгий. Узкая рамка, обрамляющая экран, изготовлена из неполированной стали (видимо, нержавеющей, но сильно магнитной) без покрытия. В рамке отражаются источники света и просто что-то очень светлое, размещенное перед телевизором. Задняя панель условно в верхней части изготовлена из тонкого листа стали и имеет стойкое черное матовое покрытие. Выступающие назад кожухи в центре и в нижней части задней панели с заходом на нижний торец изготовлены из черного пластика с матовой поверхностью. Сзади телевизор выглядит достаточно аккуратно.

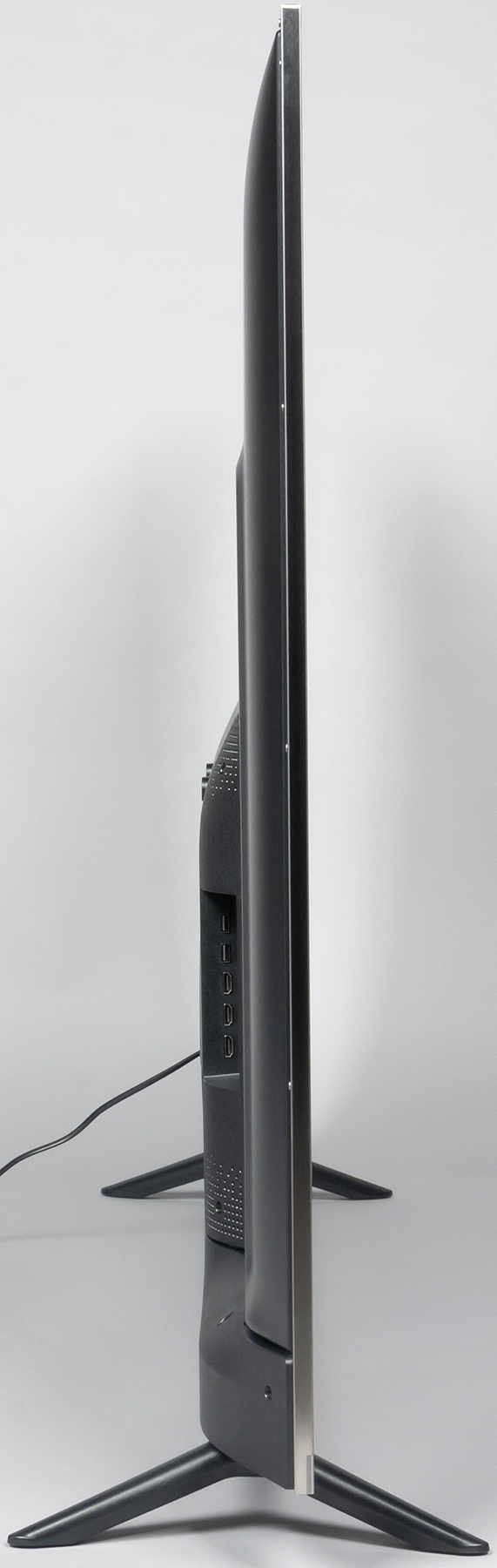

Телевизор по современным меркам не очень тонкий.

Внешняя поверхность ЖК-матрицы черная и почти зеркально-гладкая, но очень слабое матирование присутствует, поэтому отражения в экране чуть-чуть размыты. Экран обладает антибликовыми свойствами — яркость отраженных объектов немного снижается и их отражение приобретает коричневатый оттенок.

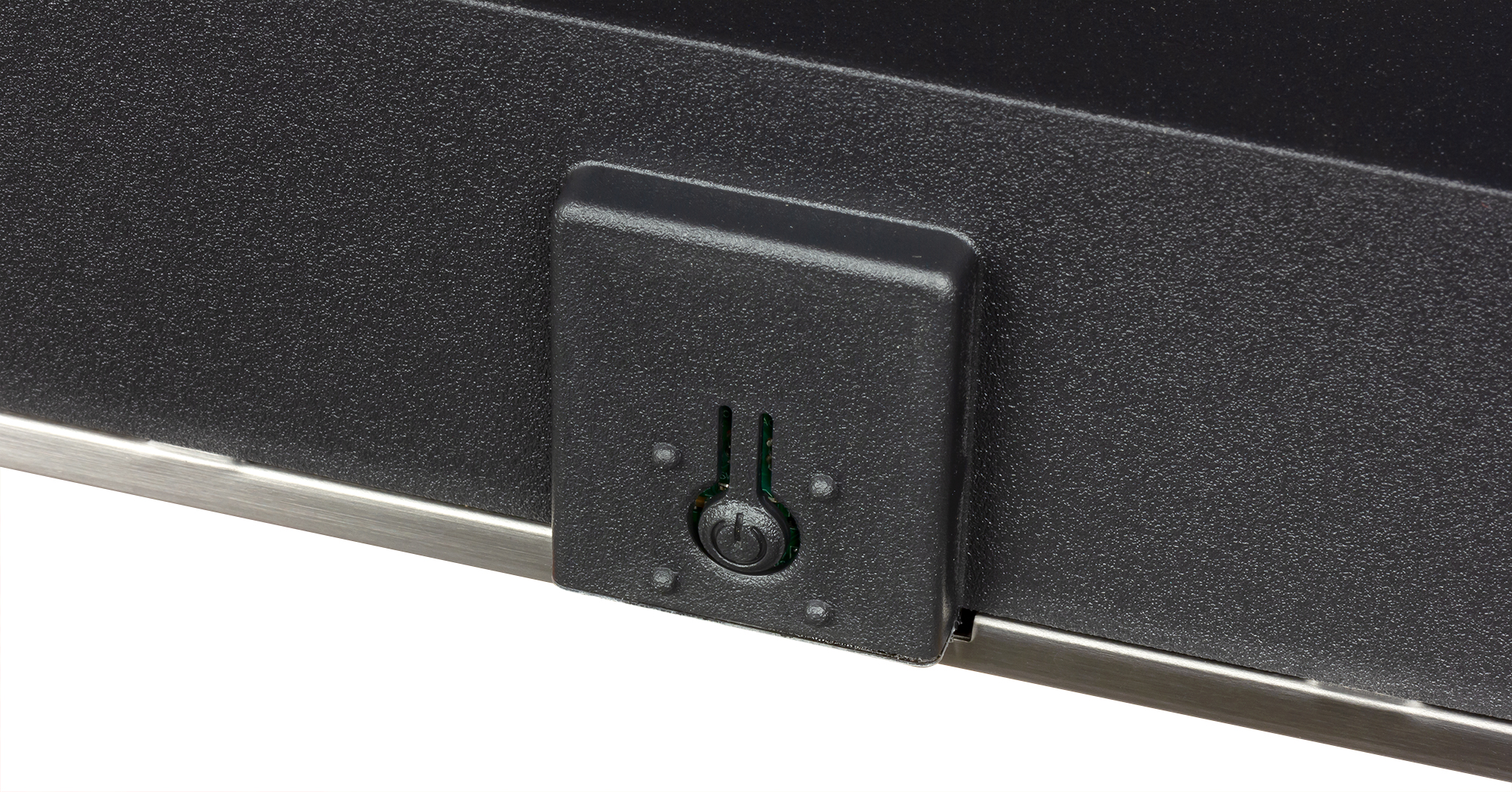

На нижнем торце по центру есть выступ с окошком спереди из прозрачного пластика. За окошком находятся индикатор состояния (мигает белым во время загрузки ТВ) и, видимо, ИК-приемник.

Снизу на выступе есть единственная кнопка, с помощью которой можно ограниченно управлять телевизором без помощи пульта ДУ.

Штатная подставка состоит из двух пластиковых ножек галочкой. Опираются ножки на противоскользящие резиновые накладки. Телевизор стоит устойчиво и вертикально, но жесткость конструкции низкая, телевизор долго раскачивается от легкого толчка. Расстояние между опорами ножек примерно 1255 мм — на тумбу такой ширины телевизор можно поставить. Измеренная ширина корпуса равна 1453 мм — в нишу такой ширины ТВ поместится. Высота — с ножками 900 мм, без ножек — 840 мм.

Альтернативный способ установки телевизора без использования штатных ножек — крепление телевизора на стену с помощью кронштейна под монтажные отверстия VESA 300 на 250 мм. Разъемы размещены в двух нишах на задней панели и ориентированы вниз и вбок. Провода, выходящие из ниши, которая ближе к центру, придется выгибать и выводить назад, что представляется крайне неудобным, особенно при монтаже ТВ на стене. Что помешало производителю сделать нишу незамкнутой или предусмотреть канал для кабелей, непонятно. Кабель питания неотсоединяемый, его длина 1,5 м (вилка китайская, с плоскими контактами).

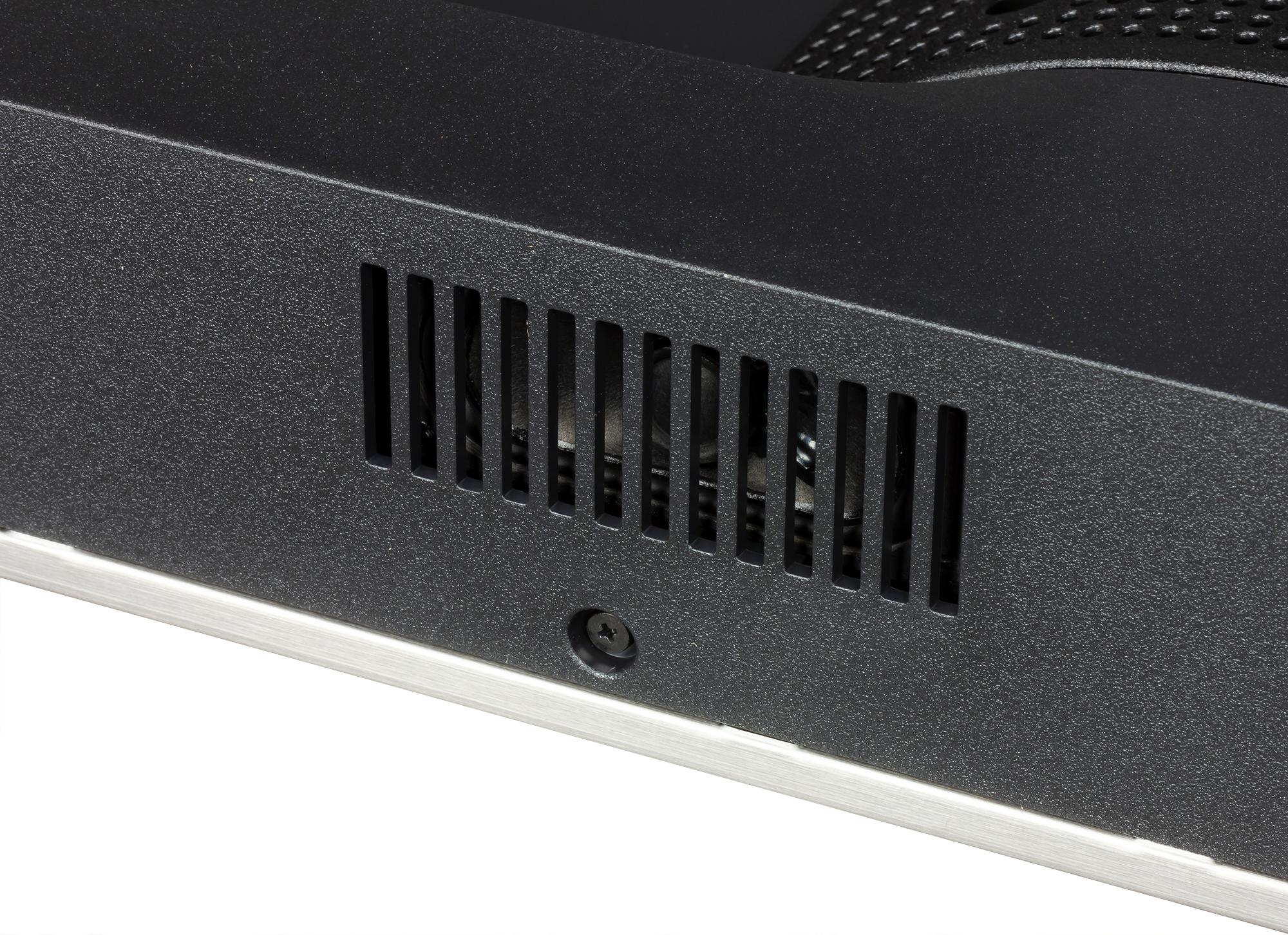

На центральном пластиковом кожухе сверху и снизу есть вентиляционные решетки. За двумя решетками на нижнем торце можно разглядеть громкоговорители с вытянутыми диффузорами.

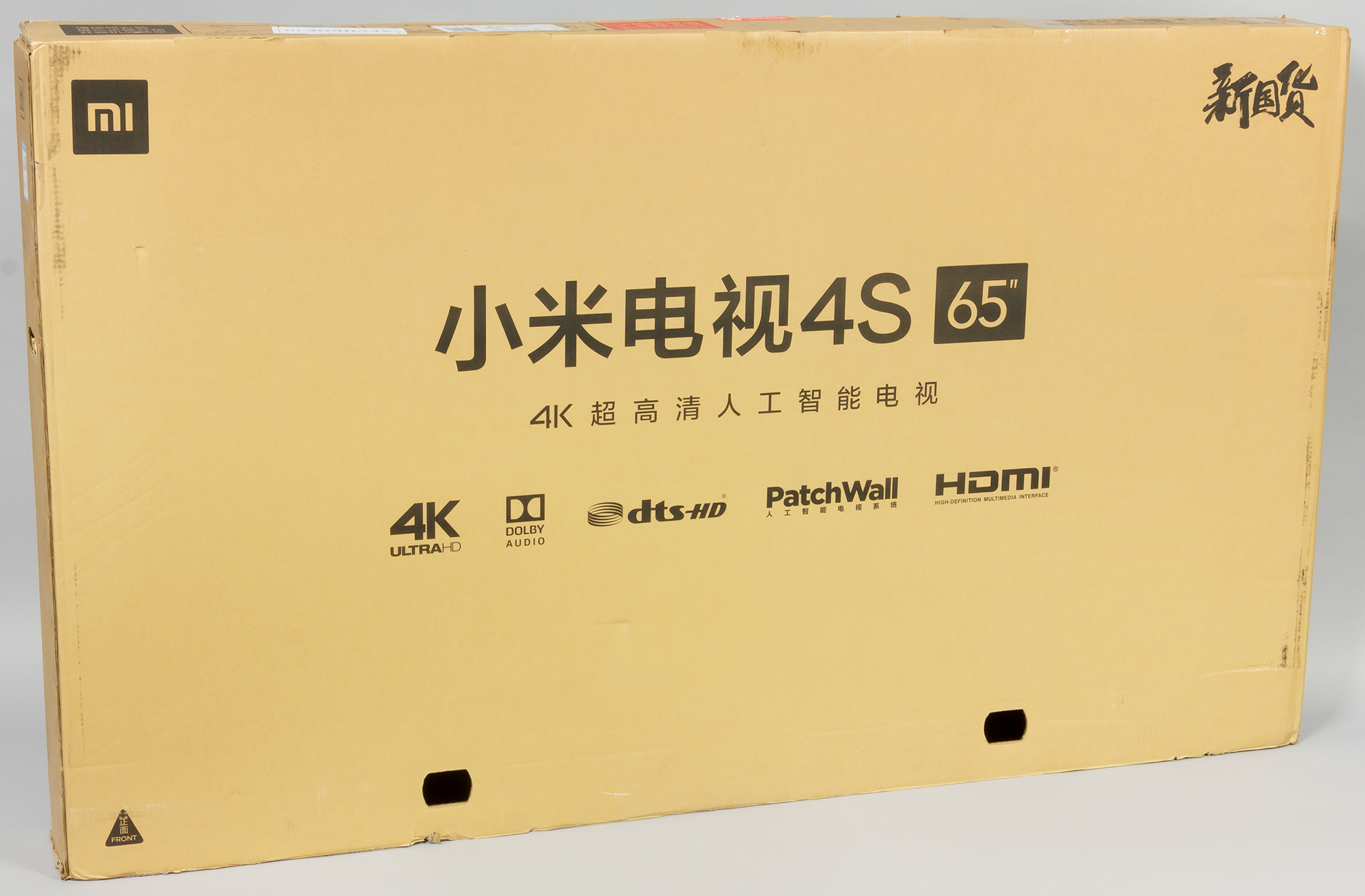

Упакован телевизор и все к нему в прочную узкую скромно оформленную коробку из гофрированного картона. Для переноски в коробке проделаны боковые прорезные ручки.

Коммутация

Таблица с характеристиками в начале статьи дает представление о коммуникационных возможностях телевизора.

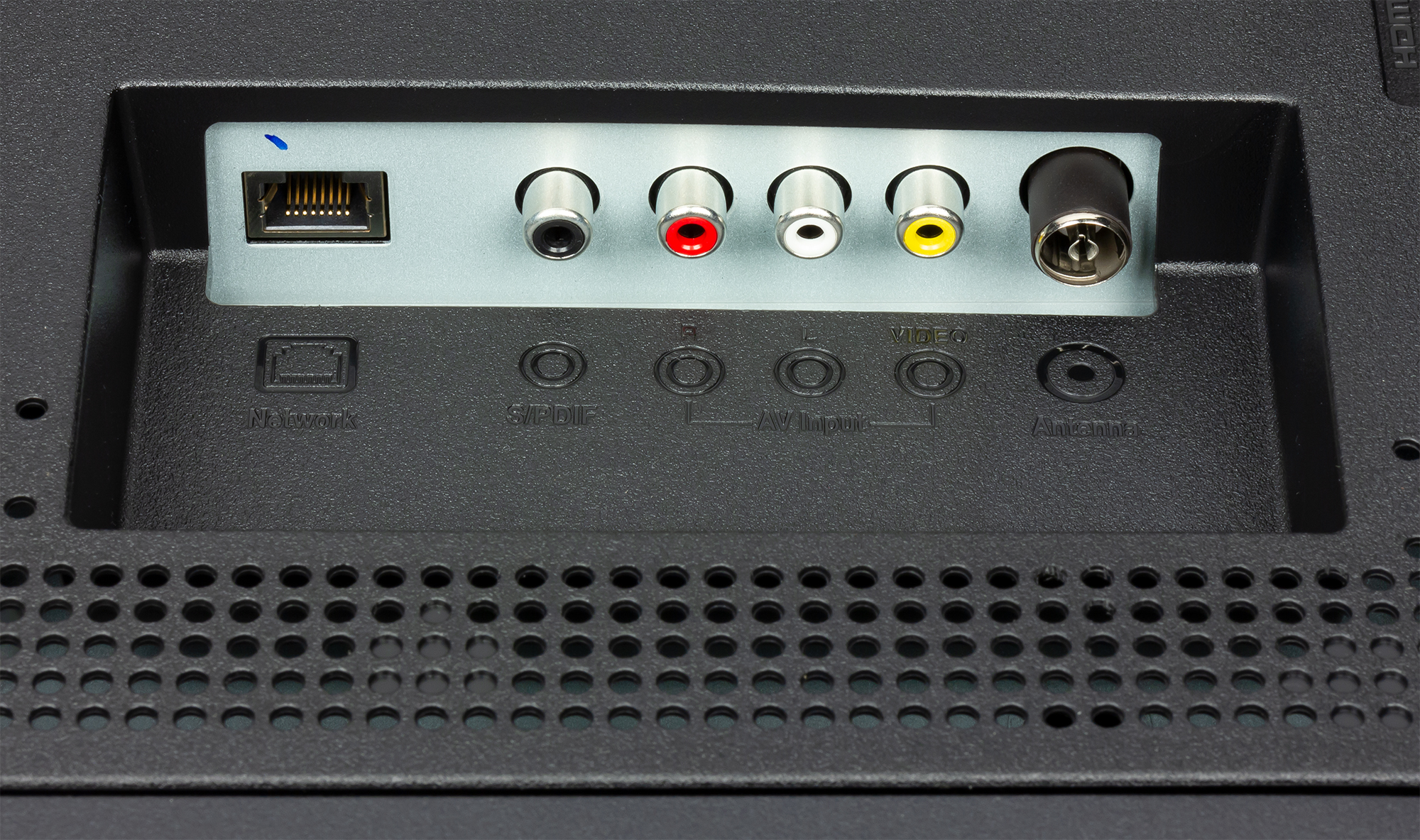

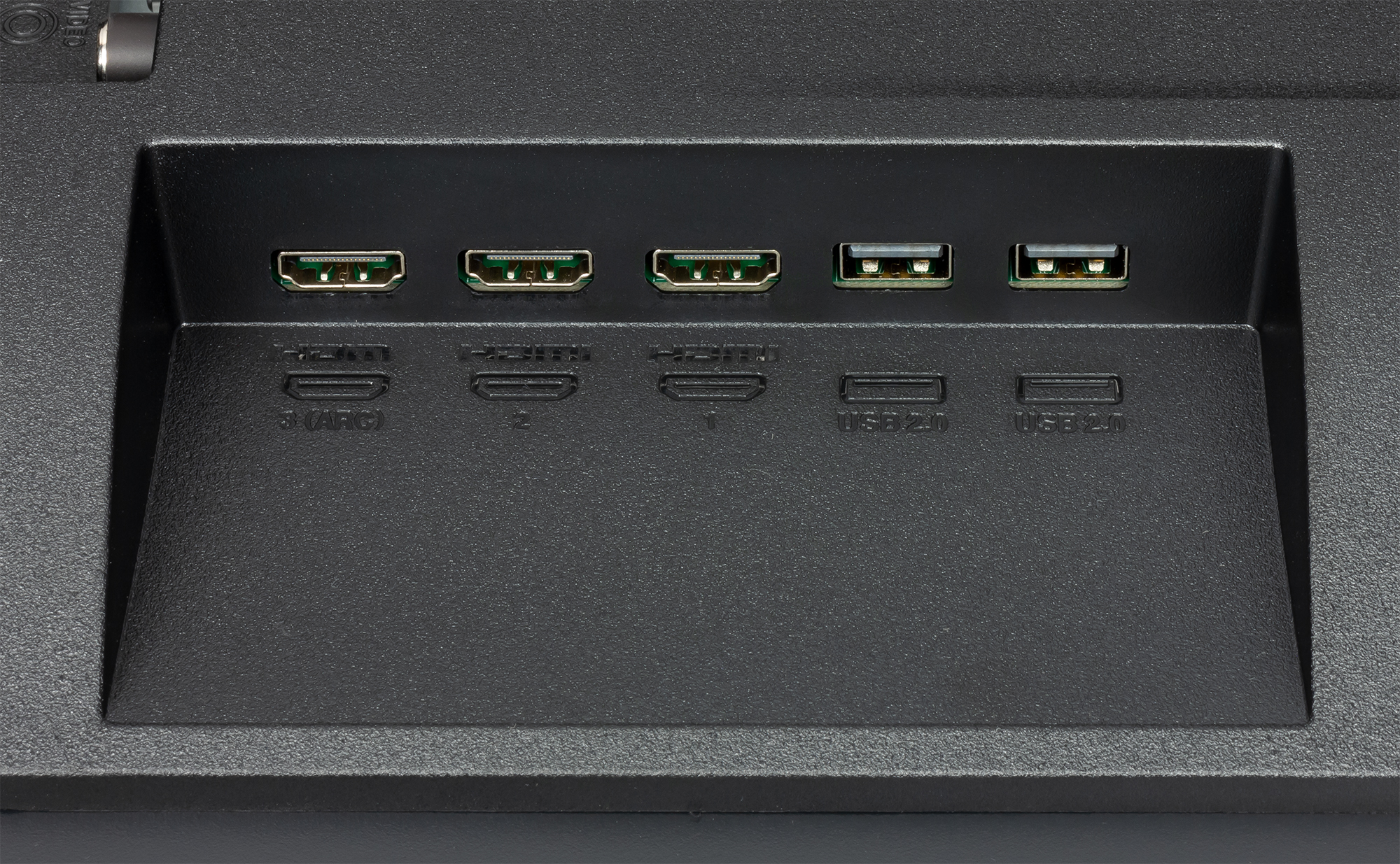

Разъемы стандартные, полноразмерные и размещены более-менее свободно. Автоматического переключения на вход с появившемся сигналом при отсутствии на текущем, нет. Работает базовая поддержка перекрестного управления по HDMI: телевизор включает BD-плеер при включении и выключает при выключении, телевизор включается при включении BD-плеера. К телевизору по Bluetooth можно подключить внешнюю акустику или наушники. Наушники (точнее, гарнитуру) получилось подключить и по USB, но микрофон на наушниках не заработал.

Пульт и другие способы управления

Пульт небольшой и легкий. Корпус пульта изготовлен из пластика с черной матовой поверхностью. Обозначения кнопок достаточно крупные и контрастные. Самих кнопок очень мало. Пульт работает по Bluetooth. Сопряжение пульта с ТВ, необходимое для работы по Bluetooth, должен выполнить пользователь при первом включении ТВ. На команды с пульта ТВ реагирует быстро. В переднем торце пульта есть отверстие микрофона. Голосовой поиск ориентирован на говорящую на китайском языке аудиторию, а потому в данном случае бесполезен.

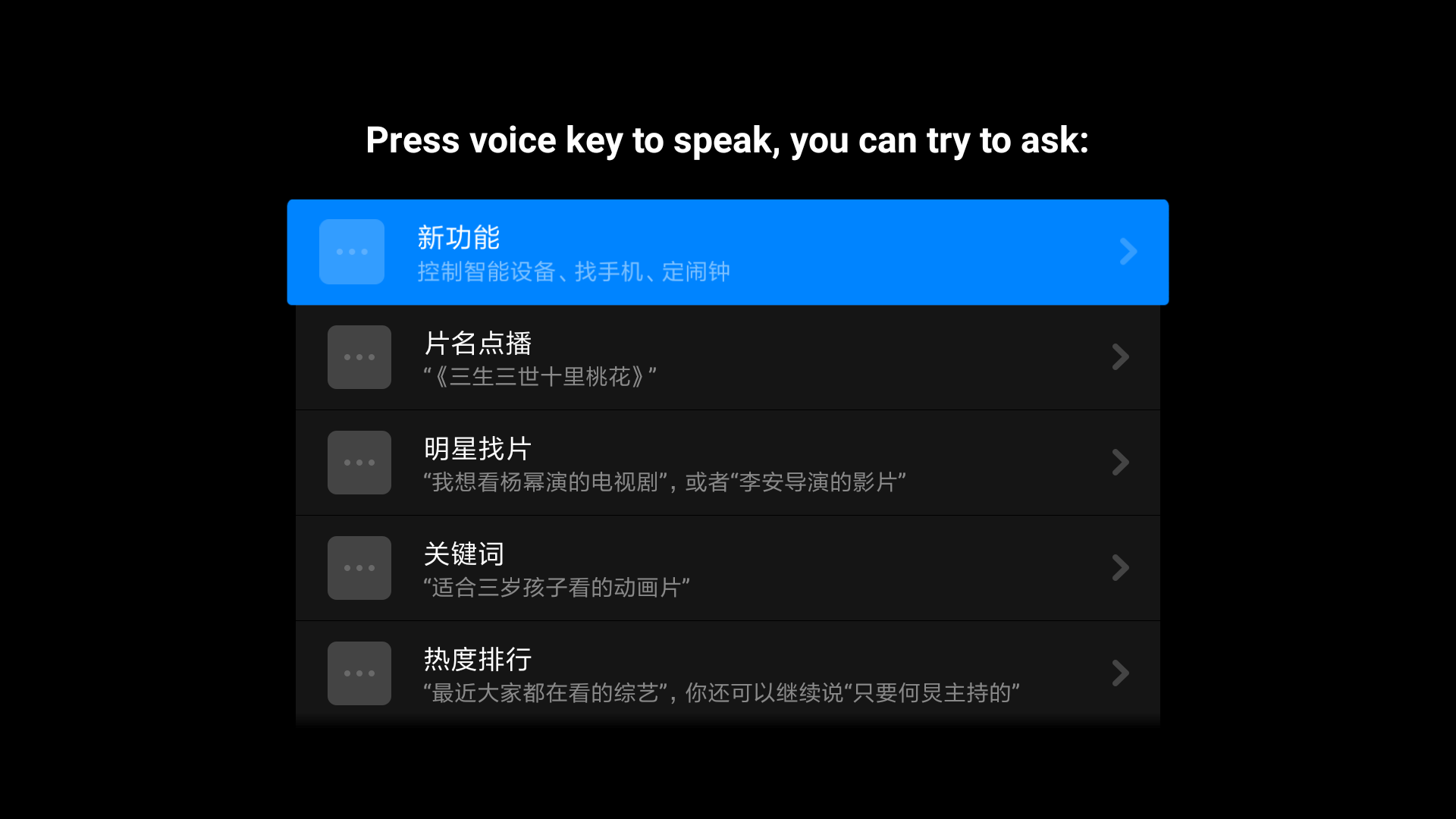

Функции координатного ввода, например, гироскопической мыши, у штатного пульта нет. Ограниченные в случае такого «умного» телевизора возможности пульта можно компенсировать, подключив к телевизору клавиатуру и мышь по USB и/или по Bluetooth. Эти устройства ввода работают через USB-разветвитель. Одновременно через разветвитель можно подключать и USB-накопители. Мышь и клавиатура работают в интерфейсе самого ТВ и в программах. Задержка перемещения курсора мыши относительно движения самой мышью небольшая, но все же чувствуется. Поддерживается прокрутка колесиком, а нажатие на правую кнопку мыши соответствует действию отмены или возврата. В случае клавиатуры поддерживаются некоторые быстрые клавиши из основного и дополнительного мультимедийного набора. Например, назад/отмена, переход на заглавную страницу, тише/громче и отключение звука, следующий/предыдущий файл, пауза/воспроизведение и стоп, вывод контекстного меню. Для смены раскладки на физической клавиатуре удобно использовать сторонние программы, например, Free Physical Keyboard. Неудобно, что не работает переключение между программами. Нужно отметить, что в целом интерфейс хорошо оптимизирован для использования только комплектного пульта ДУ, то есть подключать клавиатуру и мышь, в общем-то, необязательно.

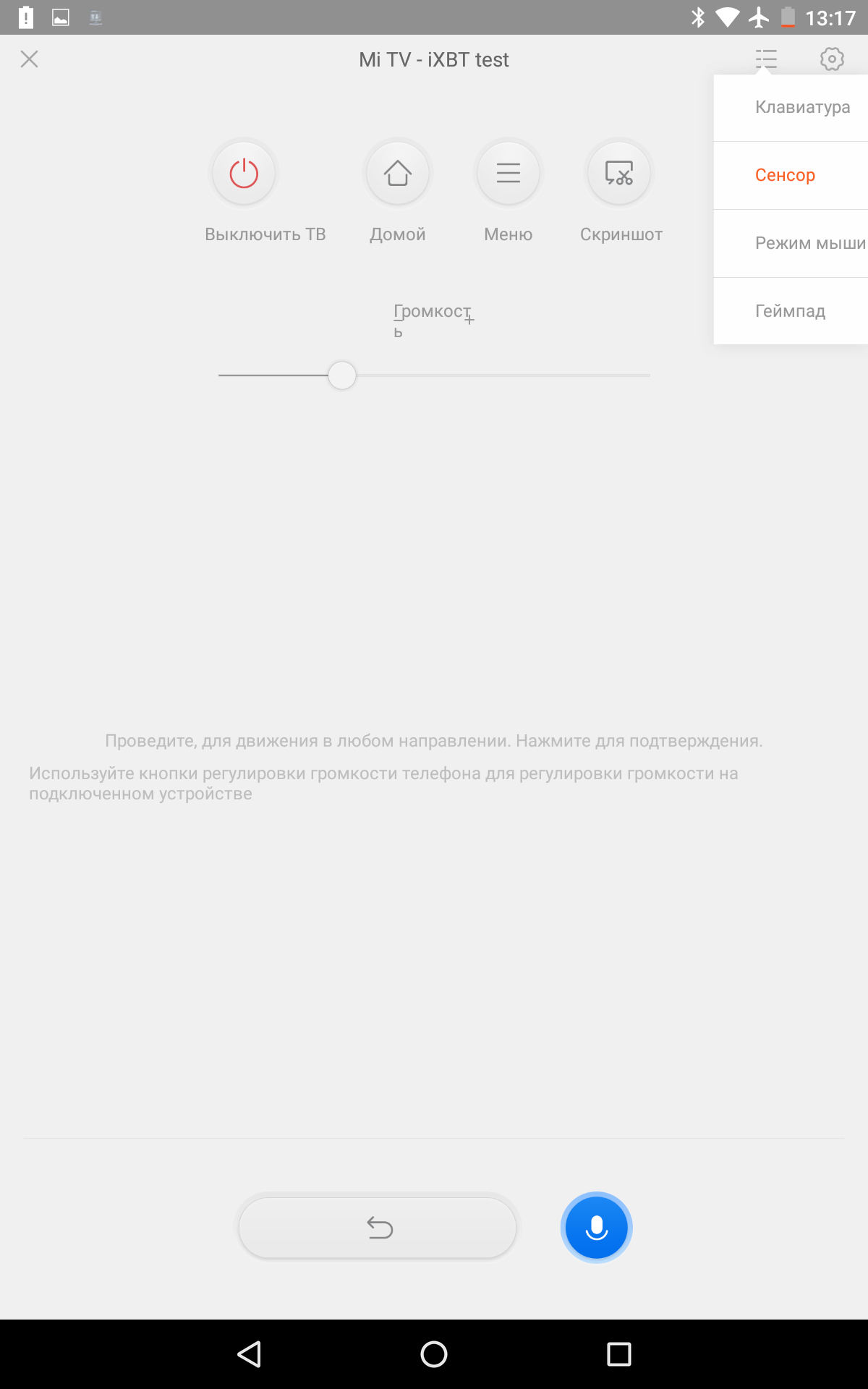

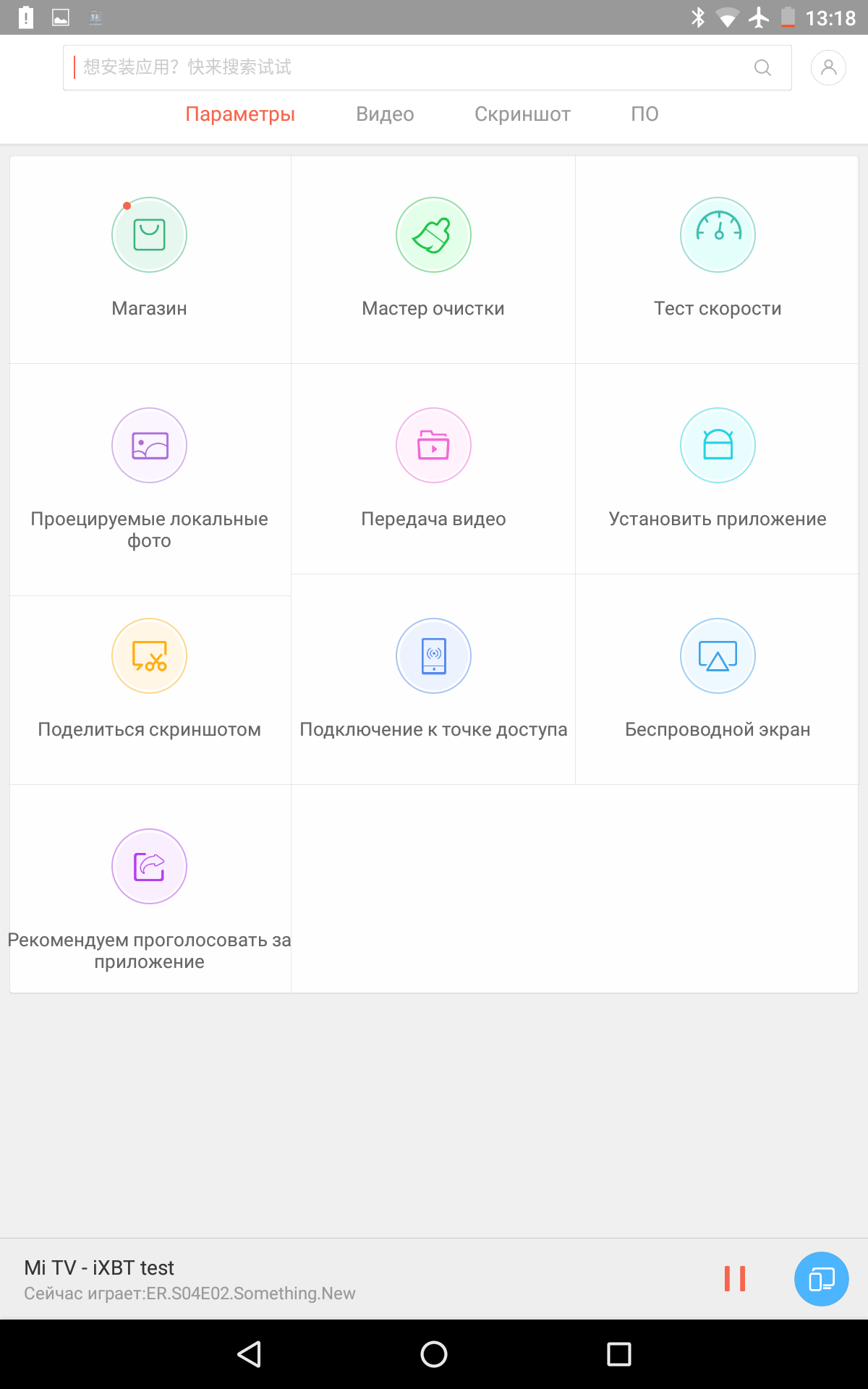

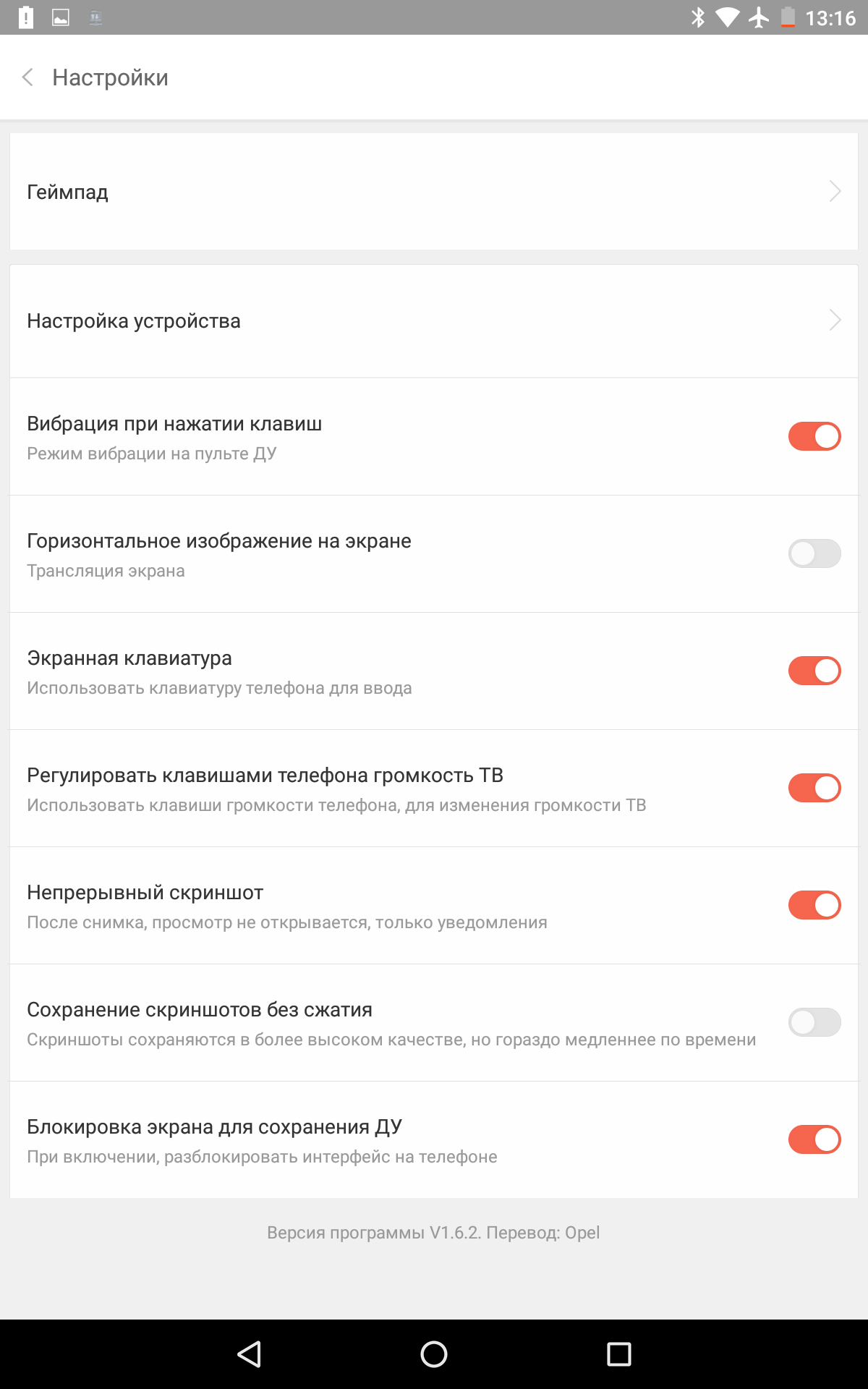

Телевизором можно управлять с помощью фирменного приложения MiTvAssistant.

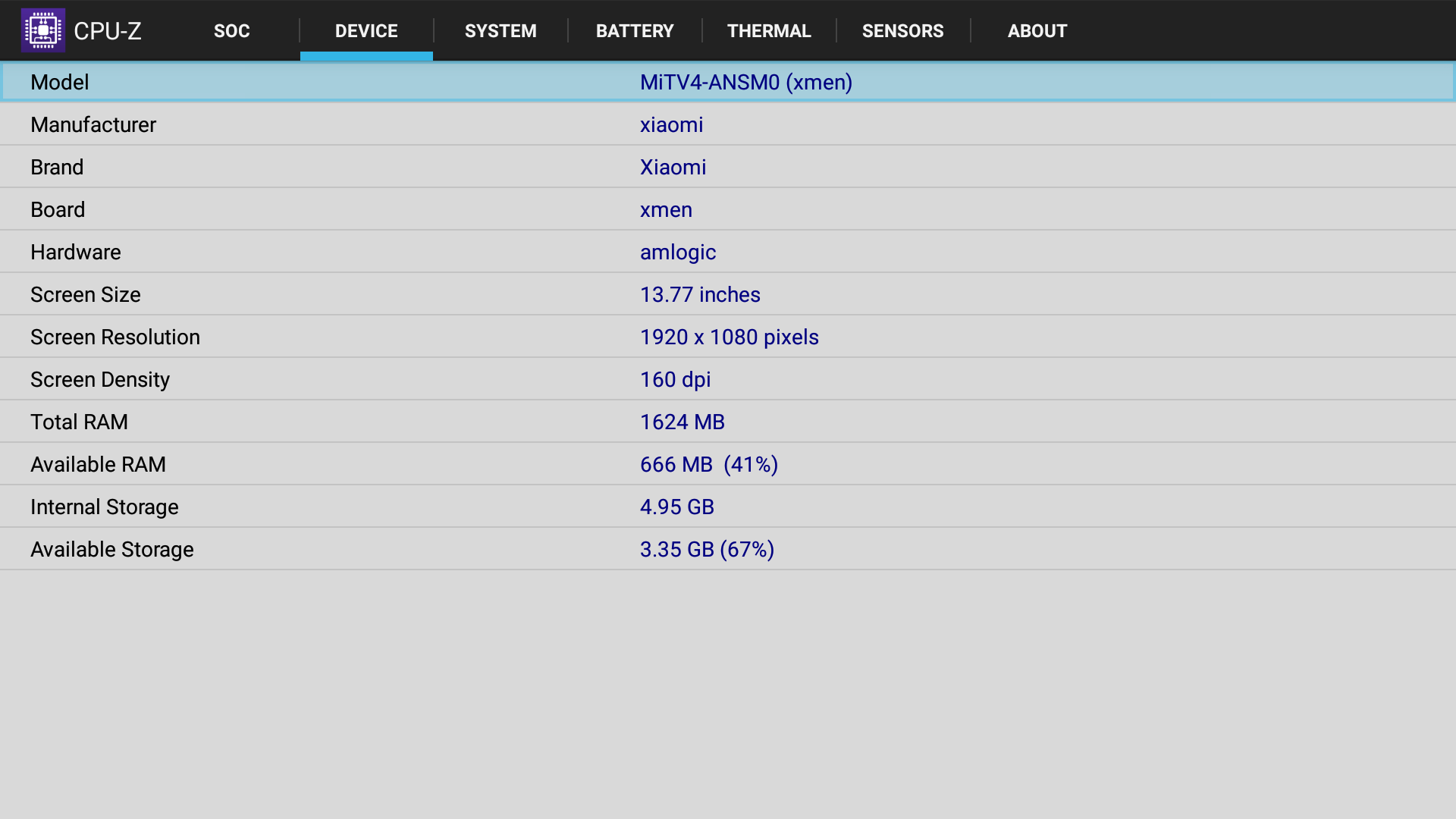

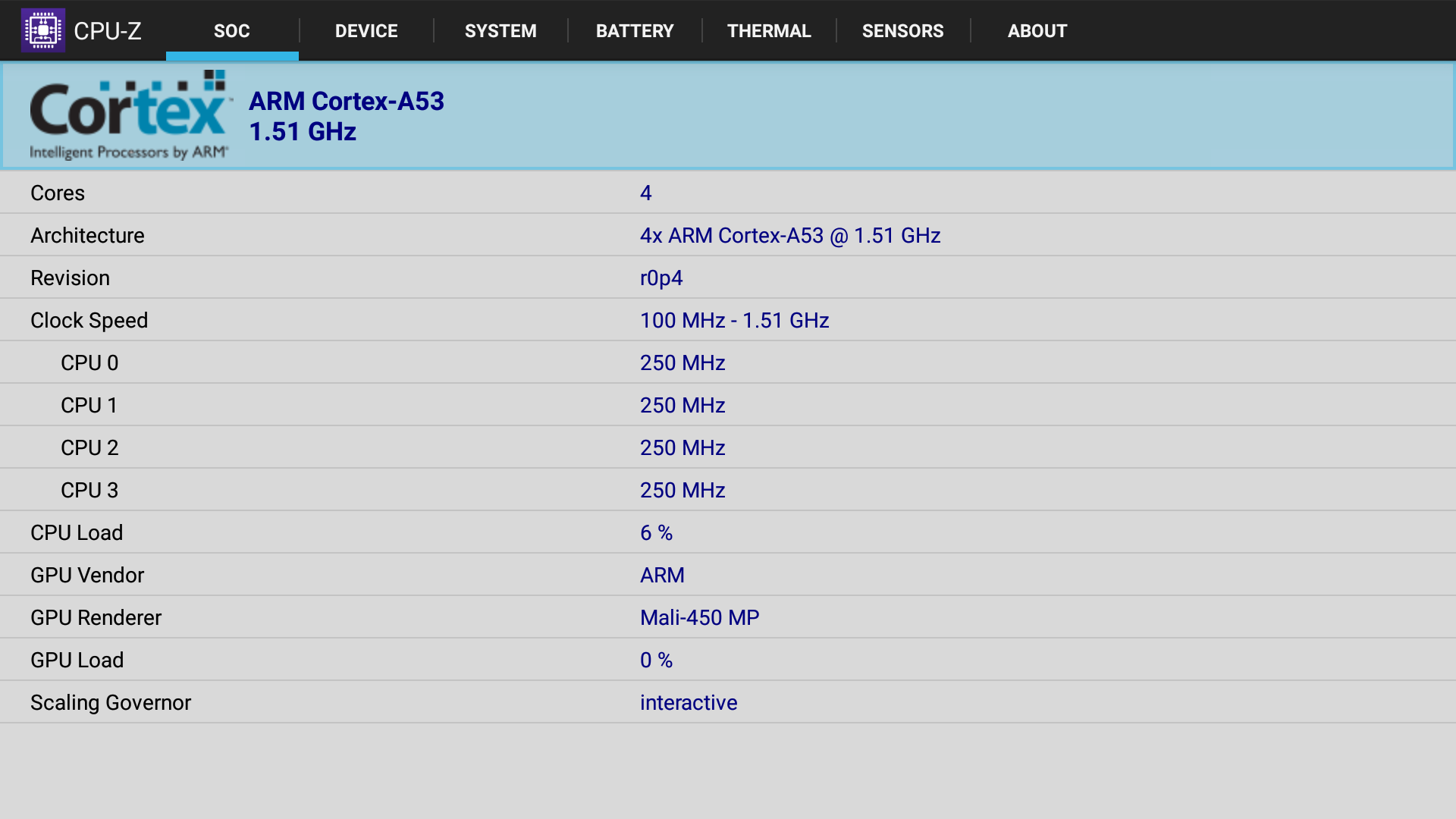

Программной платформой для этого ТВ служит ОС Android версии 6.0.1. Даже из режима ожидания включается ТВ долго, за 32 секунды, видимо, каждый раз система перезапускается заново, а не восстанавливается до предыдущего состояния. Аппаратную конфигурацию подсказывает программа CPU-Z:

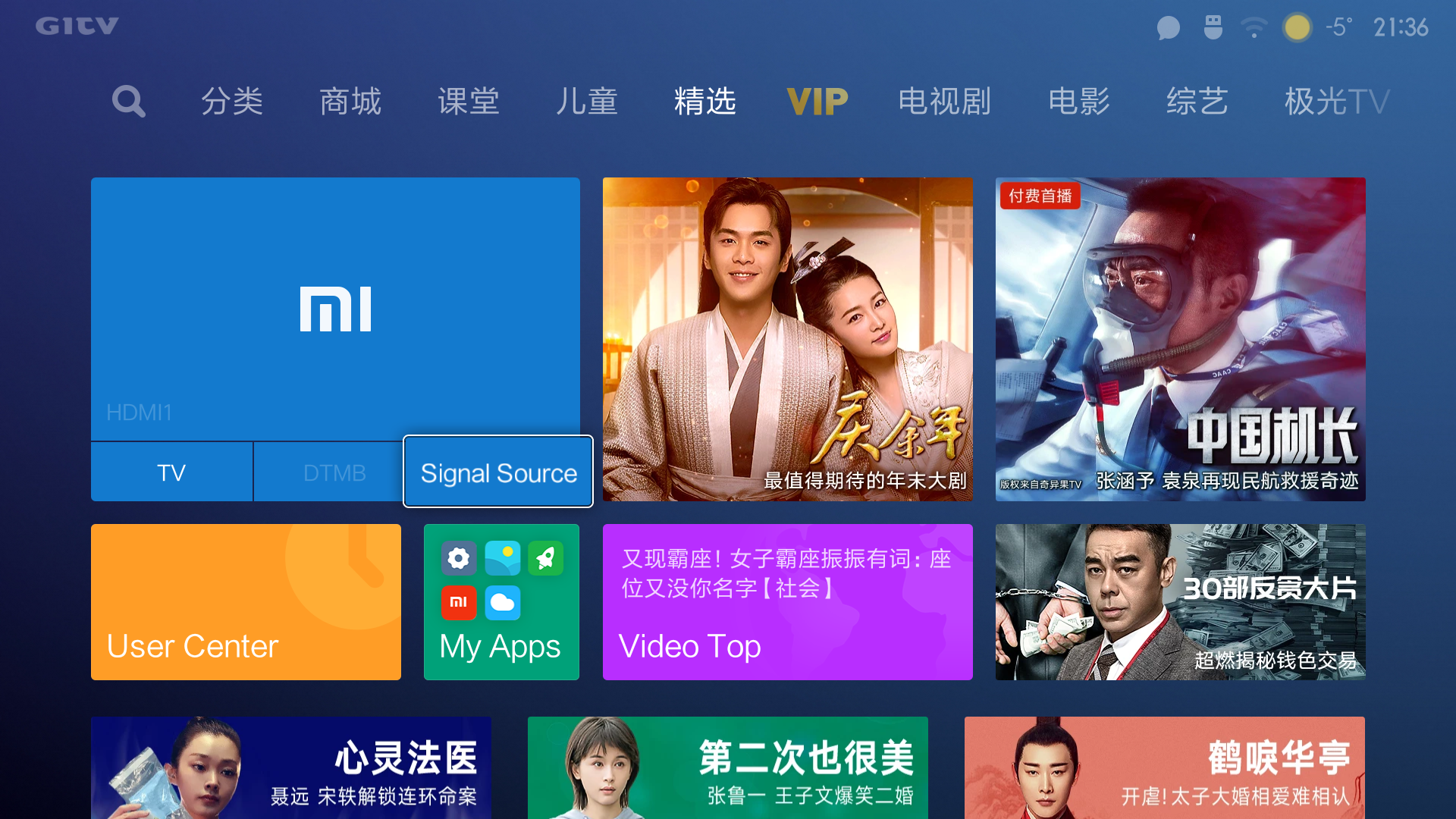

Домашняя страница китайская.

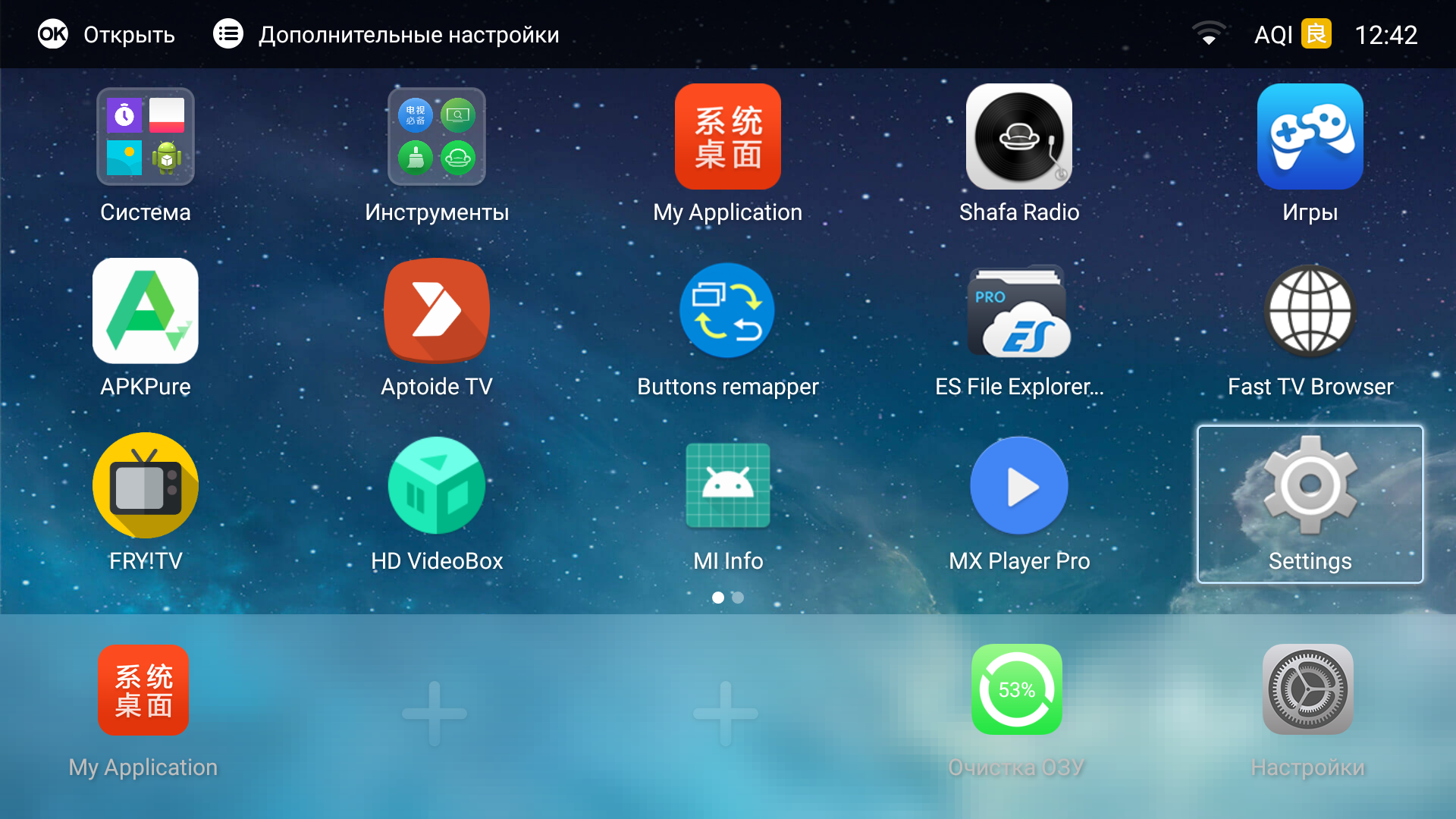

Впрочем, заботливый продавец не только приложил переходник с китайской вилки, но и установил на ТВ несколько альтернативных частично русифицированных лаунчеров и несколько полезных программ, в частности программу для доступа к системным настройкам, и программу, с помощь которой на кнопку [Домой] пульта был переназначен запуск альтернативного лаунчера. Российским пользователям это сильно повышает удобство работы с ТВ.

При желании можно попробовать еще больше адаптировать ТВ к использованию в России и вычистить почти всё китайское, но, видимо, уже нужен будет root-доступ, получить который не очень просто, да и процесс этот может привести к получению «кирпича». В итоге мы ограничились установкой некоторых полезных программ из файлов APK.

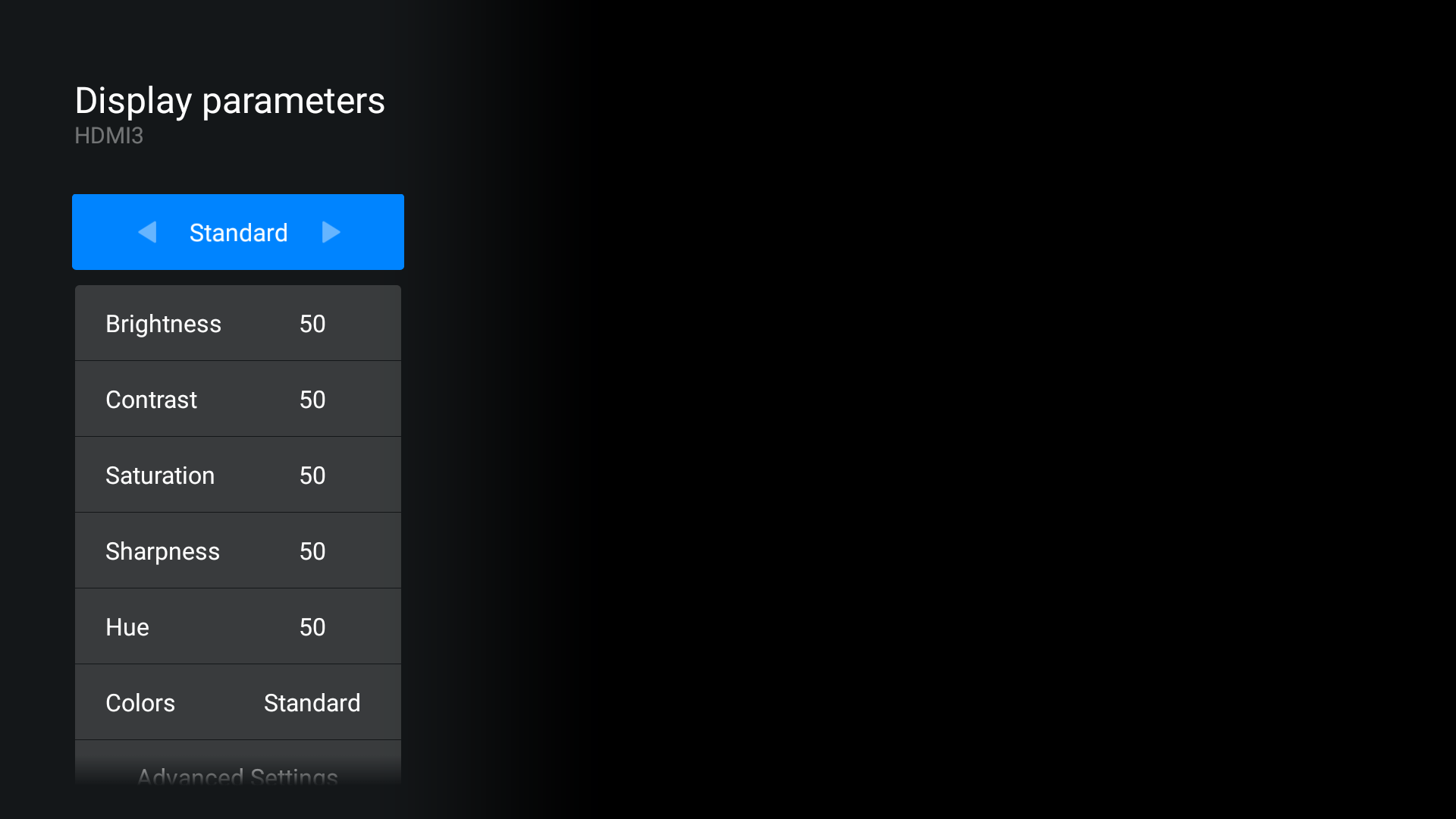

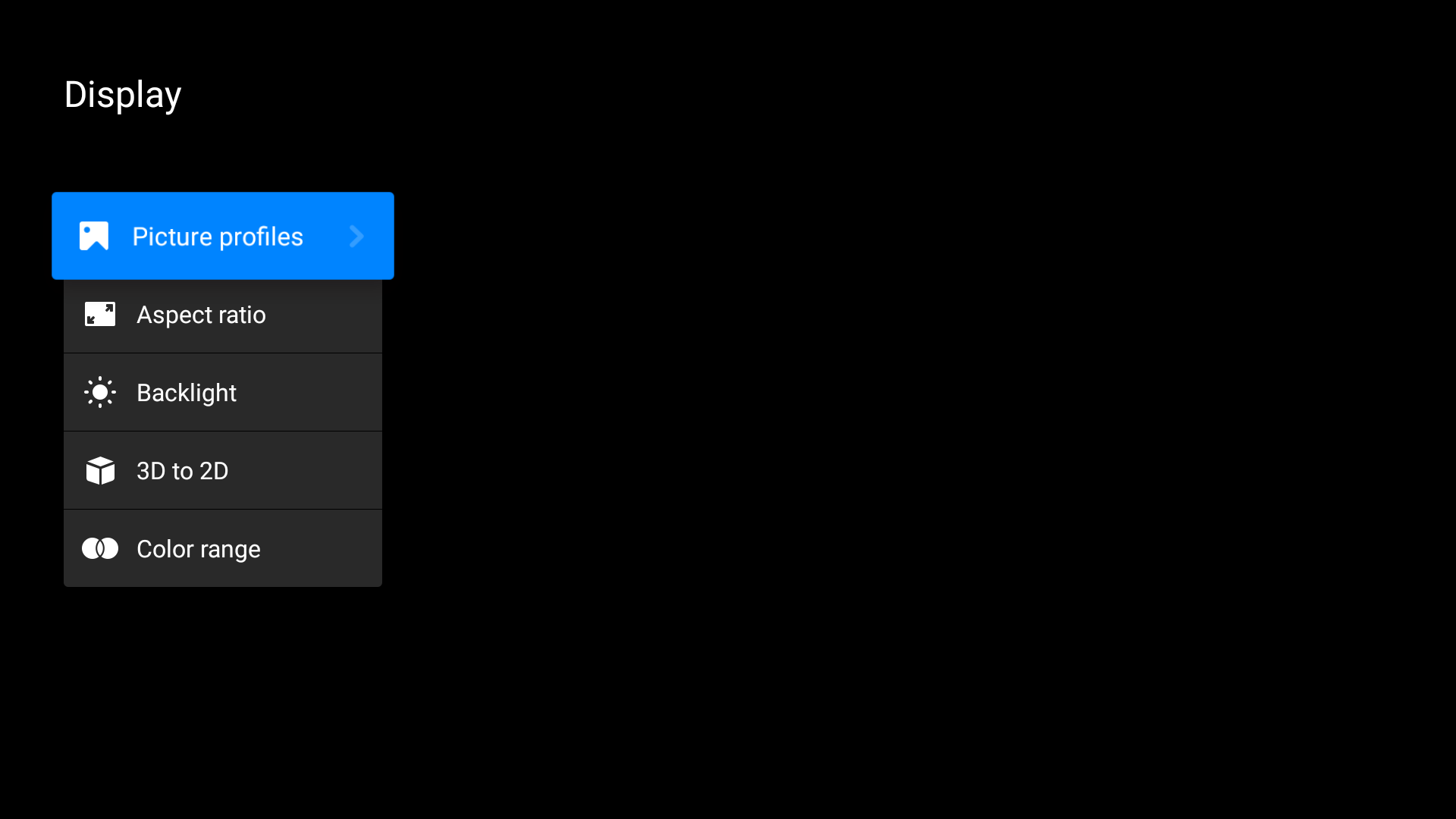

Настроек изображения не очень много. Они доступны с домашней штатной страницы и из контекстного меню, вызываемого при просмотре от внешних источников или в штатном плеере.

Кнопкой на самом ТВ его можно выключить/включить, и, с помощью короткого меню и вариаций длинное нажатие / короткое нажатие изменить громкость и выбрать источник

Воспроизведение мультимедийного контента

Видео и звук можно передать с планшета/смартфона под управлением Android (статичные изображения — хорошо, видео смотреть — похуже из-за снижения частоты кадров и добавления артефактов).

При поверхностном тестировании воспроизведения мультимедийного контента мы ограничились рядом файлов, запускаемых в основном с внешних USB-носителей. Источниками мультимедийного контента также могут быть серверы UPnP (DLNA). (А при использовании сторонних программ и другие серверы.) Были опробованы жесткие диски 2,5″, внешний SSD и обычные флешки. Два протестированных жестких диска без проблем работали от USB-порта без дополнительного питания, а в режиме ожидания самого ТВ или после некоторого периода отсутствия обращения к ним жесткие диски отключались. Отметим, что телевизор поддерживает USB-накопители с файловыми системами FAT32, exFAT и NTFS, а с кириллическими названиями файлов и папок не было никаких проблем. Плеер телевизора обнаруживает все файлы в папках, даже если на диске очень много файлов (более 100 тысяч).

Нет особого смысла тестировать воспроизведение аудиофайлов с помощью встроенного плеера, так как обязательно найдется сторонняя программа, которая с этим справится хорошо и как удобно пользователю. В случае растровых графических файлов возможности встроенного плеера обсудить стоит, так как только он может воспроизводить эти файлы в истинном разрешении 3840×2160, пиксель в пиксель и даже без снижения цветовой четкости. Все сторонние программы, как и сама ОС, выводят статическое изображение в разрешении 1920×1080. Впрочем, как встроенный плеер, так и сторонние программы могут выводить видео в истинном разрешении 3840×2160, используя средства аппаратного декодирования.

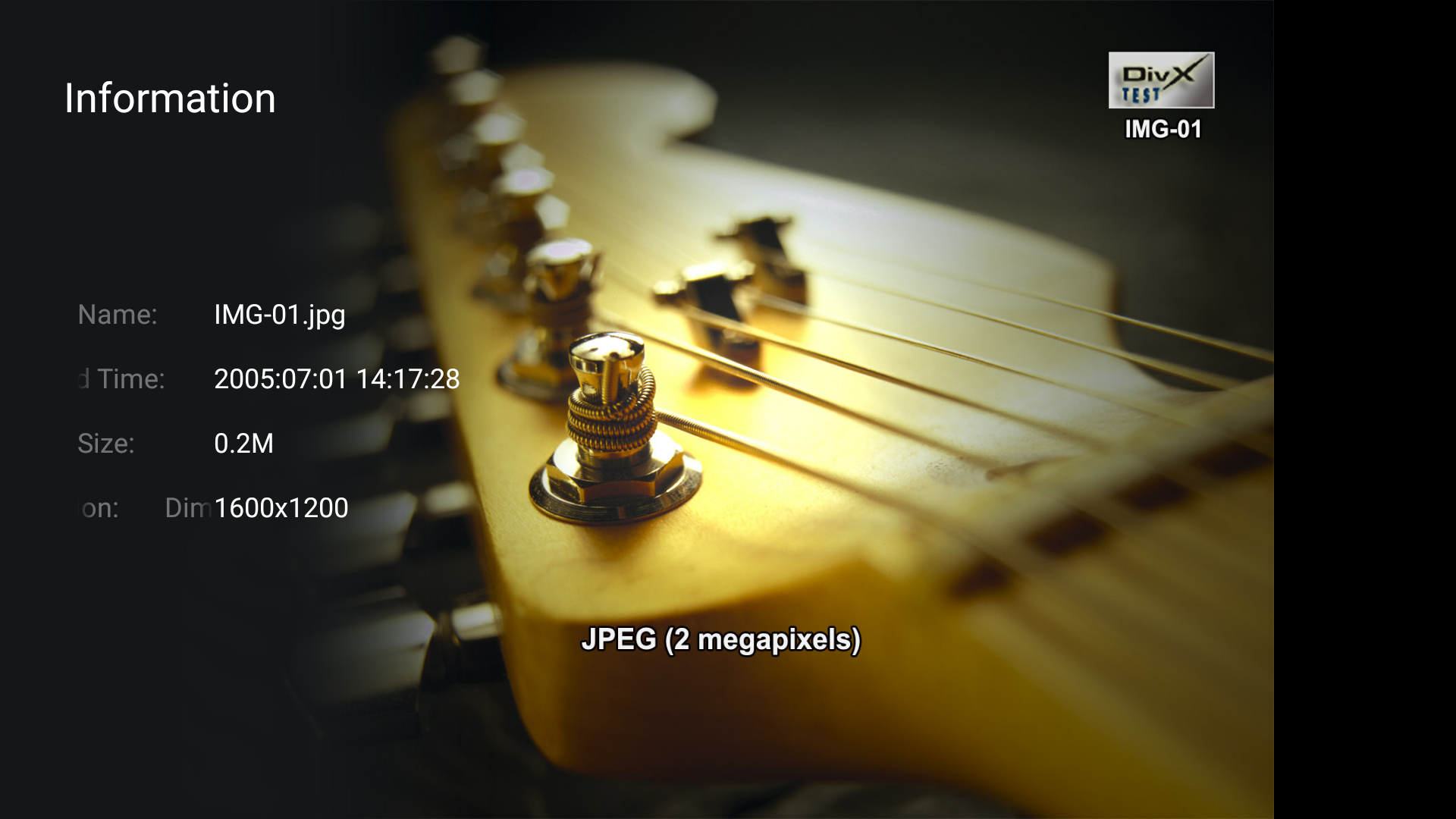

Нами подтверждена способность встроенного плеера телевизора показывать растровые графические файлы в форматах JPEG, GIF, PNG и BMP. Есть возможность запустить слайд-шоу с эффектами перехода и даже под музыку (используется какая-то предустановленная, как ее поменять — непонятно). В целом функциональность этого плеера очень ограничена.

Тестирование воспроизведения видеофайлов проводилось с помощью плеера MX Player. Поддерживается аппаратное декодирование звуковых дорожек как минимум в форматах AAC, AC3, OGG, MP3, DTS и WMA. Большинство из опробованных современных файлов высокого разрешения без проблем воспроизводились в режиме аппаратного декодирования, вплоть до вариантов H.265 с разрешением 4К при 60 кадр/с (4К H.265 с 50 или 60 кадр/с выводятся нестабильно). Поддерживается воспроизведение видеофайлов HDR (HDR10 и HLG, контейнеры MP4, M2TS, MKV), а в случае файлов с 10 бит на цвет согласно визуальной оценке градаций оттенков больше, чем у 8-битных файлов. К сожалению, декодер телевизора не поддерживает кодек VP9, а самое печальное последствие этого — проблемы с воспроизведением потоков WebM с YouTube. Также неприятности были с декодированием MPEG1 и MPEG2 стандартного (низкого) разрешения — изображение не получилось вывести с увеличением до ближайших границ экрана и с сохранением исходных пропорций. Иногда вроде бы самые обычные видеофайлы не желали воспроизводиться в режиме аппаратного декодирования, или воспроизводились, но с артефактами. Впрочем, случалось это не очень часто. Максимальный битрейт видеофайлов с разрешением 4К, при котором еще не было артефактов, зависит не только от источника, но и от формата файла. Если ориентироваться только на максимальный битрейт, то при воспроизведении с USB-носителей он составил 300 Мбит/с, по проводной сети Ethernet — 90 Мбит/с, а по Wi-Fi (поддерживаются диапазоны 2,4 и 5 ГГц ) — 120 Мбит/с. В двух последних случаях использовался медиасервер роутера Asus RT-AC68U. Статистика на роутере показывает, что скорость приема и передачи составляет 433,3 Мбит/с, то есть в телевизоре, скорее всего, установлен адаптер 802.11ac с одной антенной.

Тестовые ролики на определение равномерности чередования кадров помогли выявить, что телевизор при воспроизведении видеофайлов не подстраивает частоту обновления экрана под частоту кадров в видеофайле, поэтому только файлы с 30 и 60 кадр/с воспроизводятся с равным чередованием длительности кадров. В стандартном для видео диапазоне (16—235) отображаются все градации оттенков, при этом настройку Contrast можно увеличить до 57, чтобы белый был поярче, а оттенки белее белого уже не различались.

Звук

Громкость встроенной акустической системы для жилой комнаты, соответствующей по размерам данной диагонали экрана, можно считать достаточной. Присутствуют высокие и средние частоты, низких немного. Стереофонический эффект выражен, но слабо. Есть паразитные резонансы корпуса, но дребезжания нет даже на большой громкости. Однако в целом для класса встроенной в телевизор акустики ее качество приемлемое.

Работа с источниками видеосигнала

Кинотеатральные режимы работы тестировались при подключении к Blu-ray-плееру Sony BDP-S300. Использовалось HDMI-подключение. Телевизор поддерживает режимы 480i/p, 576i/p, 720p, 1080i и 1080p при 24/50/60 Гц. Цвета правильные, с учетом типа видеосигнала яркостная четкость высокая. Цветовая четкость немного ниже возможной. В стандартном для видео диапазоне (16—235) на шкале серого отображаются все градации оттенков (настройку Contrast лучше увеличить до 56). В случае режима 1080p при 24 кадр/с кадры выводятся с чередованием длительности 11 кадров по 2 и один по 3. То есть телевизор переходит в режим с частотой обновления 50 Гц. Медленная проводка в кино с 24 кадр/с выглядят плохо, так как замирание кадра раз в полсекунды глазом выявляется гораздо лучше, чем стробирование 2:3 при частоте обновления 60 Гц. Для иллюстрации приведем график, показывающий длительность кадров при последовательном выводе белого и черного кадров с частотой 24 кадр/с:

Видно, что два белых кадра выводятся с увеличенной в 1,5 раза длительностью.

В большинстве случаев телевизор неплохо справляется с преобразованием чересстрочных видеосигналов в прогрессивное изображение. При масштабировании из низких разрешений и даже в случае чересстрочных сигналов и динамичной картинки выполняется сглаживание границ объектов — зубцы на диагоналях выражены слабо. Видимо, всегда работает функция подавления видеошумов. Ее качество хорошее.

При подключении к компьютеру по HDMI вывод изображения в разрешении 3840 на 2160 пикселей мы получили с кадровой частотой вплоть до 60 Гц включительно. Подстройка частоты обновления выполняется для источников 25 и 50 кадр/с на 50 Гц и 30 и 60 кадр/с на 60 Гц. В случае сигнала 4К с исходной цветовой четкостью (вывод в режиме RGB), вывод собственно изображения на экран ТВ осуществляется без снижения цветовой четкости.

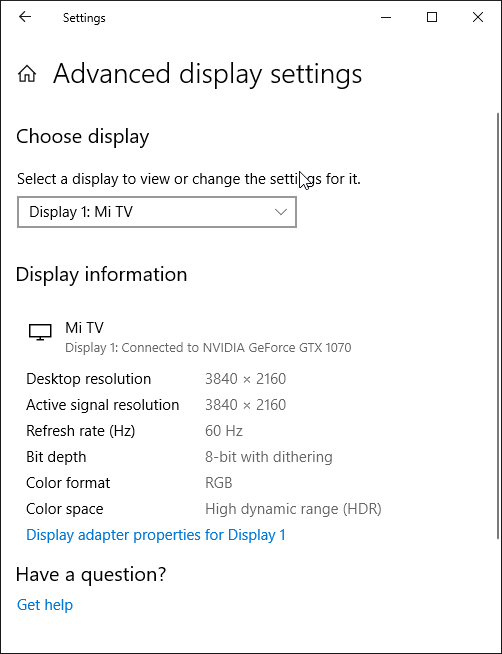

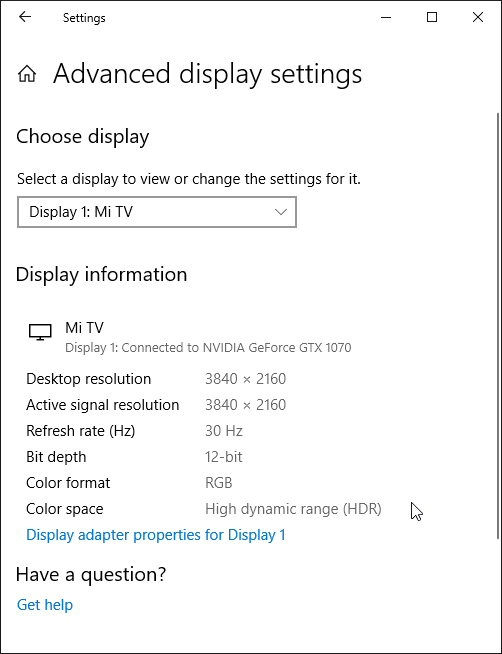

Под Windows 10 вывод в режиме HDR на данный телевизор возможен при выборе соответствующих опций в настройках дисплея. При разрешении 4К и 60 Гц вывод идет в режиме 8 бит на цвет, дополненных динамическим смешением цветов, видимо, с помощью видеокарты на аппаратном уровне. При 30 Гц — 12 бит на цвет:



Воспроизведение тестовых видеороликов с 10-битным цветом и плавными градиентами показало, что градаций оттенков гораздо больше, чем при простом 8-битном выводе без HDR. Впрочем, наличие динамического смешения цветов видно невооруженным глазом, и выполняется оно лучше видеокартой, а не самим ТВ. Тестовые HDR-видеоролики с реальными и тестовыми изображениями по субъективным ощущениям выводились с хорошим качеством. Максимальная яркость в режиме HDR такая же, что и в режиме SDR, также цветовой охват не широкий (см. ниже), поэтому поддержка HDR номинальная, но все же она есть.

ТВ-тюнер

Данная модель оснащена тюнером, принимающим аналоговый и цифровой сигнал эфирного вещания, но второе — только в китайском формате DTMB. В итоге нам осталось только попробовать поймать аналоговые каналы, пара каналов даже нашлась, но качество было настолько низким, что картинка едва угадывалась.

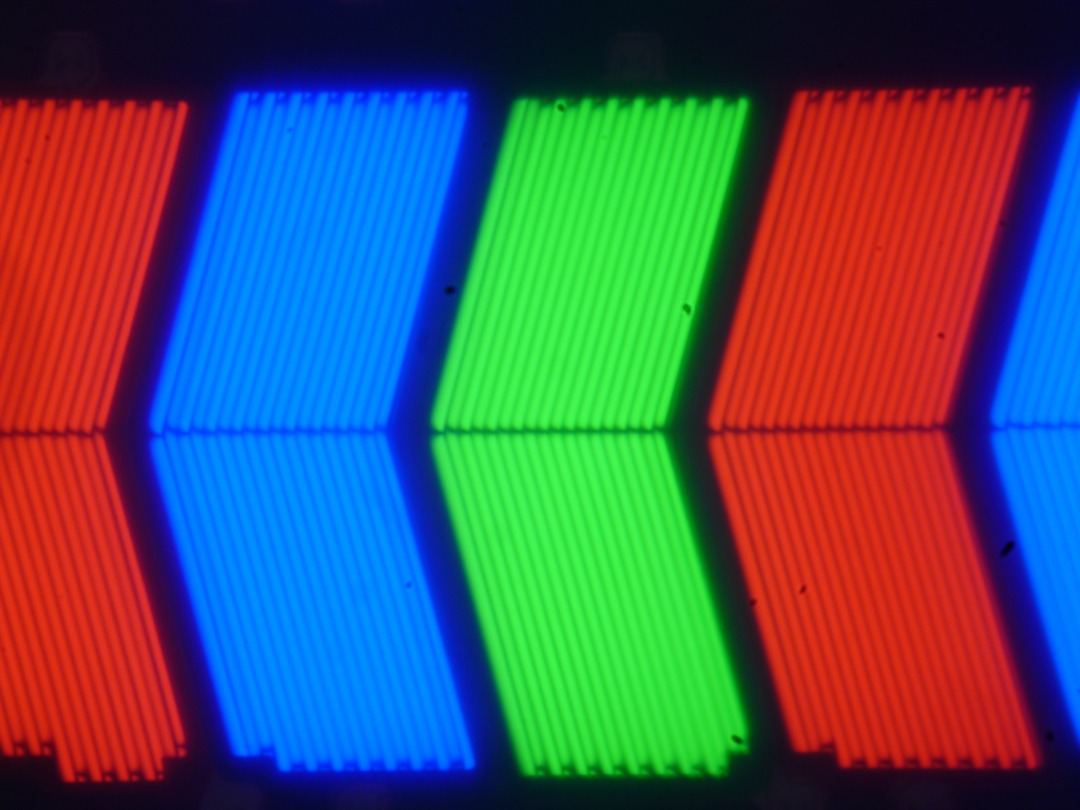

Микрофотографии матрицы

Выявленные характеристики экрана позволяют предположить, что в данном телевизоре установлена матрица типа IPS (видимо, производства LG). Микрофотографии не противоречат этому (черные точки — это пыль на матрице фотоаппарата):

Отметим, что никакого видимого «кристаллического эффекта» (микроскопической вариации яркости и оттенка) в данном случае нет.

Измерение яркостных характеристик и энергопотребления

Измерения яркости проводились в 25 точках экрана, расположенных с шагом 1/6 от ширины и высоты экрана (границы экрана не включены). Контрастность вычислялась как отношение яркости белого и черного поля в измеряемых точках.

Параметр	Среднее	Отклонение от среднего
		мин., %	макс., %
Яркость черного поля	0,30 кд/м²	−18	12
Яркость белого поля	310 кд/м²	−13	12
Контрастность	1020:1	−16	6,3

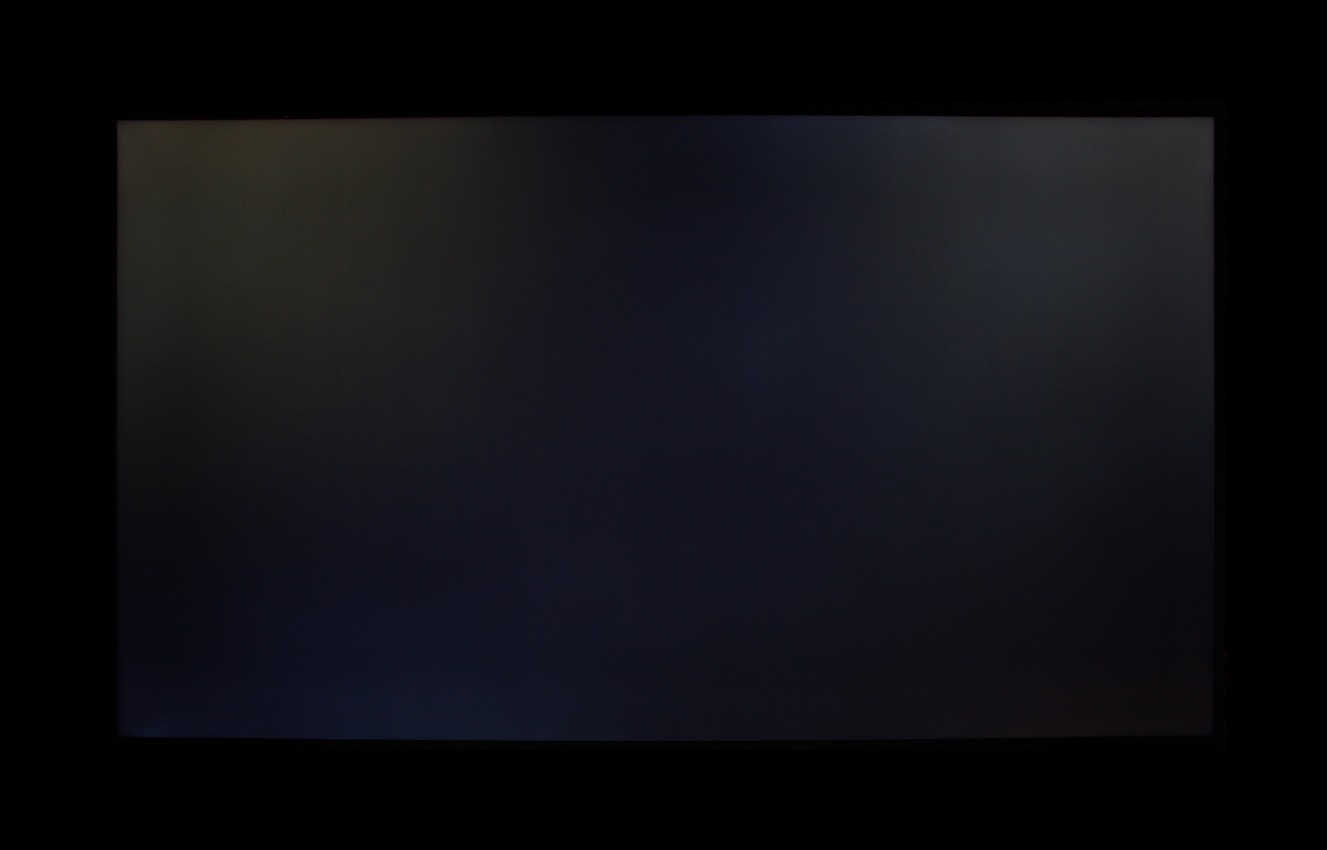

Аппаратные измерения показали, что контрастность для матриц типа IPS по современным меркам типичная, а равномерность всех трех параметров приемлемая. На черном поле можно заметить некоторую вариацию засветки по площади экрана. Впрочем, на фотографии ниже основная неравномерность (засветка к углам) вызвана тем, что фотоаппарат был относительно близко к экрану, а контрастность снижается при взгляде под углом:

Яркость белого поля во весь экран при замере в центре экрана и потребляемая мощность (нет подключенных USB-устройств, звук выключен, активен Wi-Fi):

Значение настройки Backlight, %% от шкалы	Яркость, кд/м²	Потребление электроэнергии, Вт
100	327	179
50	190	112
0	90	68,0

В режиме ожидания потребление ТВ равно примерно 0,4 Вт.

На максимальной яркости изображение не будет казаться блеклым даже в ярко освещенном искусственным светом помещении. Но для условия полной темноты минимальная яркость может оказаться великоватой.

Управление яркостью подсветки осуществляется с помощью ШИМ с частотой 300 Гц:

Частота модуляции относительно высокая, мерцание в принципе не может быть выявлено при обычном просмотре ТВ, но все же на средней и низкой яркости при быстром движении глаз или в тесте на стробоскопический эффект мерцание изображения может быть обнаружено.

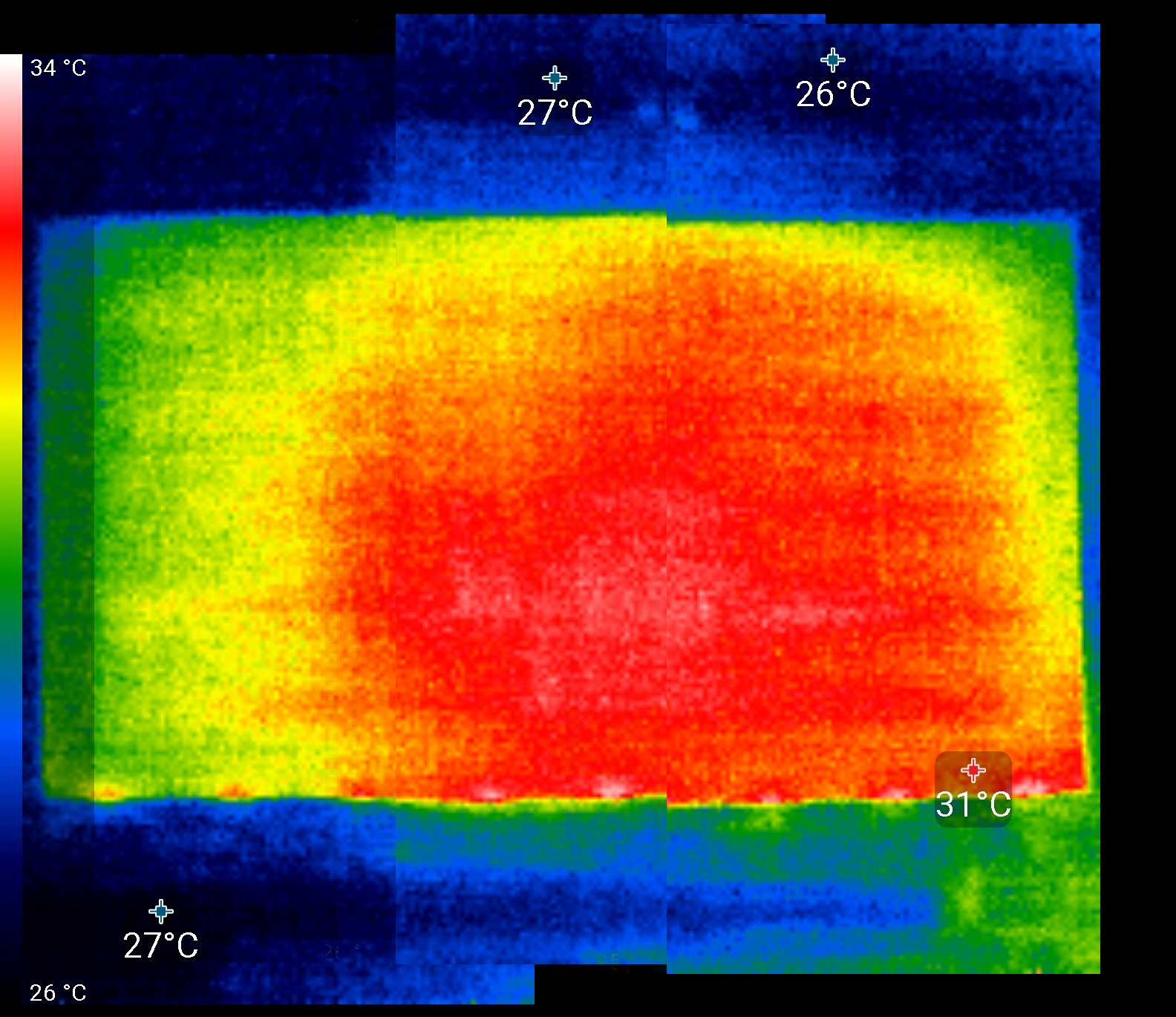

Нагрев телевизора можно оценить по приведенному изображению, сшитому из трех снимков с ИК-камеры, полученных после долговременной работы на максимальной яркости в помещении с температурой примерно 24 °C:

По всей видимости, в данном телевизоре используется не краевая, а задняя подсветка (с вертикальными полосками из светодиодов), неподеленная на независимо управляемые зоны.

Определение времени отклика и задержки вывода

Время отклика при переходе черный-белый-черный равно 22,1 мс (15,3 мс вкл. + 6,8 мс выкл.). Переходы между полутонами происходят в среднем за 26,1 мс в сумме. «Разгон» матрицы отсутствует. В целом, с нашей точки зрения, такой скорости матрицы вполне достаточно для игры в не очень динамичные игры.

Мы определяли полную задержку вывода от переключения страниц видеобуфера до начала вывода изображения на экран. В итоге при подключении по HDMI задержка вывода изображения в случае сигнала 3840×2160 и 60 Гц составила порядка 50 мс. Такая задержка ощущается даже просто при использовании ТВ в качестве монитора для работы за ПК, не говоря уже про динамичные игры.

Оценка качества цветопередачи

Для оценки характера роста яркости мы измерили яркость 256 оттенков серого (от 0, 0, 0 до 255, 255, 255). График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами:

Рост прироста яркости в среднем равномерный, но есть много соседних оттенков, которые не различаются по яркости. В самой темной области различаются ближайшие к черному оттенки:

Аппроксимация полученной гамма-кривой дала показатель 2,27, что совсем немного выше стандартного значения 2,2, при этом реальная гамма-кривая слегка отклоняется от аппроксимирующей степенной функции:

Цветовой охват очень близок к sRGB:

При этом цвета на экране имеют естественную насыщенность, так как большинство изображений на текущий момент предполагают просмотр на устройствах с охватом sRGB.

Ниже приведен спектр для белого поля (белая линия), наложенный на спектры красного, зеленого и синего полей (линии соответствующих цветов):

Такой спектр с относительно узким пиком синего и с широкими горбами зеленого и красного цветов характерен для мониторов, в которых используется белая светодиодная подсветка с синим излучателем и желтым люминофором.

По умолчанию цветовая температура высоковата, но ее можно скорректировать выбором профиля для цветовой температуры или ручной регулировкой усиления трех основных цветов. Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела (параметр ΔE) в случае профиля Monitor и после ручной коррекции (1024/884/779 для R, G и B):

Самый близкий к черному диапазон можно не учитывать, так как в нем цветопередача не так важна, а погрешность измерения цветовых характеристик высокая. Цветовую температуру удалось приблизить к стандартным 6500 К, при этом ΔE на белом поле уменьшилась. При этом оба параметра мало изменяются от оттенка к оттенку на значимой части шкалы серого — это положительно сказывается на визуальной оценке цветового баланса.

Измерение углов обзора

Чтобы выяснить, как меняется яркость экрана при отклонении от перпендикуляра к экрану, мы провели серию измерений яркости черного, белого и оттенков серого в центре экрана в широком диапазоне углов, отклоняя ось датчика в вертикальном, горизонтальном и диагональном направлениях.

Уменьшение яркости на 50% от максимального значения:

Направление	Угол, градусы
Вертикальное	−28/28
Горизонтальное	−30/30
Диагональное	−29/29

Отметим относительно плавное уменьшение яркости при отклонении от перпендикуляра к экрану во всех трех направлениях, при этом графики яркости полутонов не пересекаются во всем диапазоне измеряемых углов. При отклонении в диагональном направлении поведение яркости оттенков имеет промежуточный характер между вертикальным и горизонтальным направлениями, за исключением яркости черного поля, которая начинает резко возрастать уже при 20°-30° отклонения от перпендикуляра к экрану. Контрастность в диапазоне углов ±82° для двух направлений значительно превышает 10:1 и только для диагонального направления она ниже и по одной диагонали опускается за отметку 10:1 при 69°.

Для количественной характеристики изменения цветопередачи мы провели колориметрические измерения для белого, серого (127, 127, 127), красного, зеленого и синего, а также светло-красного, светло-зеленого и светло-синего полей во весь экран с использованием установки, подобной той, что применялась в предыдущем тесте. Измерения проводились в диапазоне углов от 0° (датчик направлен перпендикулярно к экрану) до 80° с шагом в 5°. Полученные значения интенсивностей были пересчитаны в отклонение ΔE относительно замера каждого поля при перпендикулярном положении датчика относительно экрана. Результаты представлены ниже:

В качестве реперной точки можно выбрать отклонение в 45°. Критерием сохранения правильности цветов можно считать значение ΔE меньше 3. Стабильность цветов хорошая, но в случае матриц типа IPS она бывает и лучше.

Выводы

Xiaomi Mi TV 4S 65″ выбран для иллюстрации того, что может получить не очень искушенный пользователь, если он захочет купить большой недорогой телевизор известной китайской фирмы. Телевизор оказался совсем китайским, то есть предназначенным для использования в Китае. Следствием этого стало существенное ограничение в функциональности, и если что-то постарался сгладить продавец, слегка адаптировав ПО для России, то отсутствие цифрового ТВ-тюнера DVB-T2/DVB-C исправляется только использованием внешней приставки. Возможно, на нее стоит переложить и всю «умную» функциональность, оставив в покое Android в самом ТВ. Заметим, что как собственно устройство вывода изображения, не считая особенности вывода сигнала 24 кадр/с, ТВ оказался весьма неплохим, поскольку в режиме 4К нет потери цветовой четкости, а мерцание можно обнаружить только на средней и низкой яркости, да и то лишь постаравшись. Поэтому данный телевизор можно рекомендовать в качестве большого монитора к ПК. Вот для очень динамичных игр ТВ подходит плохо, так как матрица небыстрая, а задержка вывода относительно велика.

Достоинства:

• Аккуратный дизайн
• Пульт работает по Bluetooth
• Нет снижения цветовой четкости в режиме 4К
• Поддержка HDR-контента и HDR-сигнала
• Возможность использования настенного кронштейна VESA
