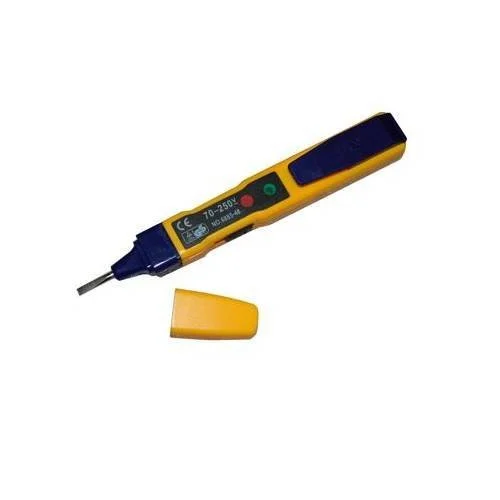

Индикатор скрытой проводки Lerd-48ns

НАЗНАЧЕНИЕ:

 контактное и бесконтактное обнаружение переменного напряжения; определение фазы переменного напряжения; определение полярности постоянного напряжения; определение скрытой проводки, прозвон непрерывности цепи; проверка диодов, транзисторов и конденсаторов.


ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ:

ПРЕДЕЛЫ ИЗМЕРЕНИЯ: напряжения переменного тока контактным методом - 70-250 В, бесконтактным методом - 70-10000 В; напряжения постоянного тока - до 250 В; полярности - 1,2-36 В.
ОСОБЕННОСТИ: металлическая пластина для контакта с телом человека.
ПИТАНИЕ: 2 элемента напряжением 1,5 В.
РАЗМЕРЫ: 140х18х15 мм, серый пластмассовый корпус.

ЭКСПЛУАТАЦИЯ:

прибор "карандашного" типа с зажимом для ношения в кармане. Таким устройством удобно пользоваться, когда не интересует численное значение напряжения или сопротивления, а достаточно только убедиться в их наличии или отсутствии.

У прибора нет никаких проводов - только острие отвертки, которым касаются тестируемой точки, и переключатель чувствительности. Переключатель имеет три позиции: "O" - контактный метод; "L" и "H" - бесконтактный метод (соответственно с низкой и высокой чувствительностью). Индикаторами служат два светодиода: красный для бесконтактного метода, зеленый для контактного. Причем совместно с зеленым индикатором работает зуммер. Когда переключатель чувствительности стоит на "О", контактным методом определяется наличие переменного напряжения, обнаруживается фазовый провод или прозванивается электрическая цепь. При необходимости можно проверить p-n-переходы полупроводниковых приборов, которые, как известно, пропускают ток только в одном направлении.

Для измерения бесконтактным методом следует перевести переключатель чувствительности в положение "L". Если чувствительности недостаточно, ее можно увеличить, установив рычажок в положение "H". Однако в диапазоне высокой чувствительности прибор пищит практически постоянно, и иногда совершенно не понятно, на что он реагирует. В диапазоне "L" индикатор ведет себя нормально, но только если держать палец на металлической пластинке.

Прибор позволяет видеть скрытую в стенах проводку, когда она залегает не глубже нескольких сантиметров. Эта его способность окажет неоценимую услугу при ремонте электропроводки и при сверлении стен. Определив предварительно, где пролегают провода, вы обеспечите полную безопасность таких работ.
