Комплект ручки и колеса ELECTROLITE 5-10кВт

Транспортировочный комплект колес и ручек для генератора Electrolite это незаменимый помощник для владельцев бензиновых электрогенераторов. Он делает перемещение генератора значительно удобнее и безопаснее, позволяя вам без труда доставить его туда, где он нужен.

Cборка колес:

• Установите вал в отверстие на раме бензогенератора;
• Убедится, что фиксатор сел по месту;
• Наденьте на вал колесо, убедитесь, что оно свободно вращается;
• Закрепите колесо при помощи шайбы гравёрной шайбы и гайки. Затяните ключом;

СБОРКА ОПОРНОЙ НОЖКИ:

• Прикрутите к металлической планке резиновые ножки при помощи гаек. Затяните ключом;
• Поверните генератор ручным стартером вниз, так чтобы нижняя рама смотрела на вас;
• Прикрутите планку с ножками к раме при помощи болтов, закрепите планку при помощи шайбы гравёрной шайбы и гайки. Затяните ключом;
• Поставите генератор в нормальное положение;

СБОРКА РУЧЕК:

• Совместите отверстия ручки с отверстиями на раме. Вставьте 2 прокладки по бокам рамы, все отверстия должны быть совмещены;
• Проденьте болт через все отверстия до упора;
• Зафиксируйте его при помощи гайки, затяните ключом;
• Проверьте перемещение ручки. Она должна свободно опускаться и подниматься на угол 90°;
• Повторите операции для второй ручки;

Транспортировочный комплект подходит для следующих моделей генераторов:

• Генератор бензиновый Electrolite 6000;
• Генератор бензиновый Electrolite 6000S;
• Генератор бензиновый Electrolite 6500;
• Генератор бензиновый Electrolite 8000S;
• Генератор бензиновый Electrolite 9000S;
• Генератор бензиновый Electrolite 9000S/380;

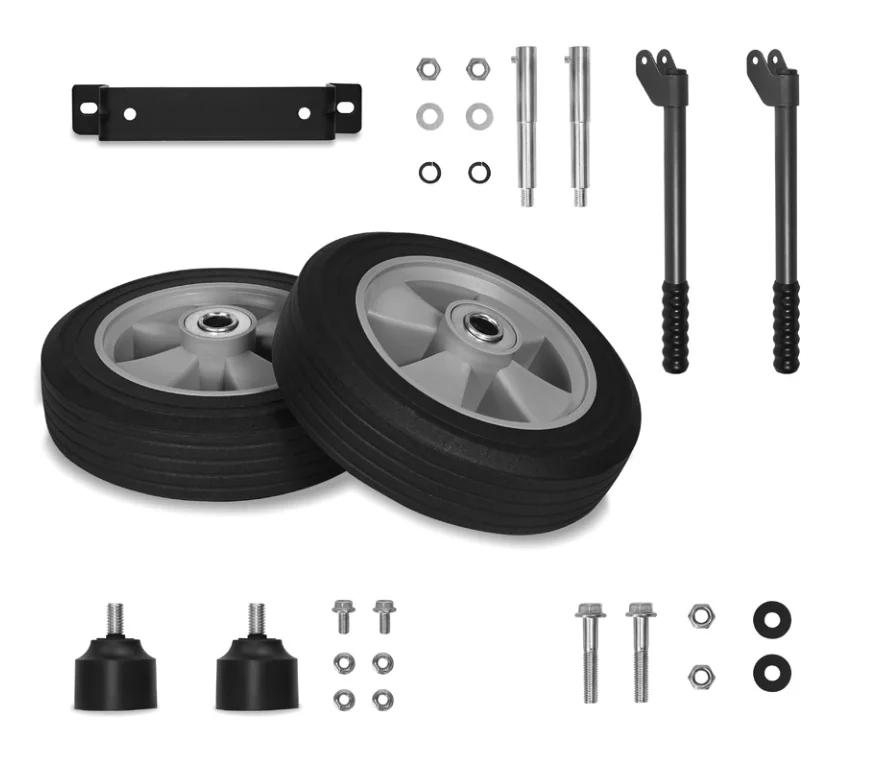

Комплектация:

• Ножки генератора 2 шт;
• 2 колеса;
• Ручки 2 шт;
