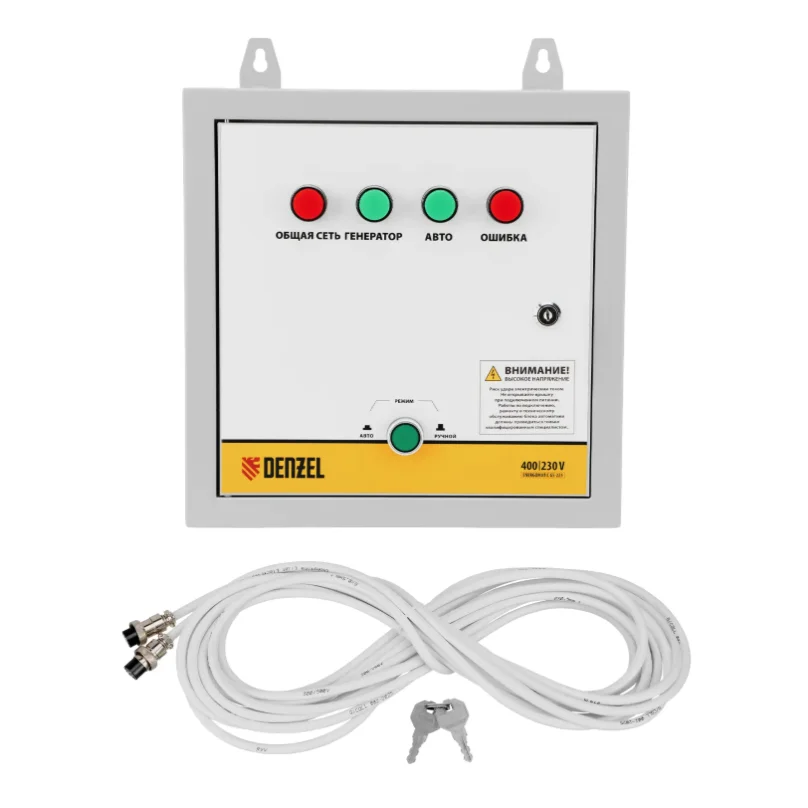

Блок автоматического запуска Denzel ENERGOMATIC GS-225

Блок автоматического ввода резерва (АВР) DENZEL ENERGOMATIC GS-225 — это модуль автоматики, предназначенный для управления работой бензиновых генераторов. Он обеспечивает бесперебойное электроснабжение объекта за счет автоматического переключения между центральной сетью и резервным источником питания.

Назначение: Устройство разработано специально для работы с инверторными генераторами DENZEL серий GS-5500iFEA и GS-7500iFEA, а также совместимо с другими моделями бренда, имеющими разъем для подключения внешнего АВР (например, через коннектор ATS 94720/94721).

Принцип работы:

1. Мониторинг сети: Блок постоянно контролирует напряжение в основной электросети.
2. Пропадание напряжения: При исчезновении тока или выходе его параметров за допустимые пределы (обычно ниже 160 В или выше 260 В), контроллер выжидает несколько секунд (для исключения ложных срабатываний от кратковременных скачков).
3. Запуск генератора: Если питание не восстановилось, блок подает сигнал на запуск двигателя генератора (замыкает цепь электростартера). После прогрева двигателя (несколько секунд) АВР замыкает силовые контакты и подает ток от генератора в домашнюю сеть.
4. Восстановление сети: Когда электричество в центральной сети появляется снова, АВР продолжает питать дом от генератора еще некоторое время (период охлаждения/сглаживания колебаний, обычно 10–30 секунд), чтобы убедиться в стабильности сети.
5. Остановка: Затем блок переключает нагрузку обратно на городскую сеть, дает генератору поработать без нагрузки (на холостом ходу) около минуты для остывания, после чего глушит двигатель.

Технические характеристики и особенности:

• Фазность: Однофазный (работает в сетях 230 В / 50 Гц).
• Номинальный ток: Рассчитан на пропускную способность до 225 Ампер (что соответствует нагрузке свыше 50 кВт, однако реальная мощность ограничена мощностью самого генератора).
• Монтаж: Устанавливается стационарно рядом с вводным распределительным щитом дома или непосредственно на раме генератора.
• Подключение: Требует соединения силовых кабелей (ввод сети, выход на нагрузку, вход от генератора) и сигнального кабеля управления к специальному разъему на панели генератора.
• Безопасность: Имеет механическую и электрическую блокировки, предотвращающие встречное включение городской сети и генератора одновременно, что защищает оборудование от короткого замыкания.
• Индикация: Оснащен светодиодами или дисплеем, отображающими текущий источник питания и статус системы.
