Наборы метчиков и плашек

Что входит в набор

Стандартный набор для нарезания резьбы включает:

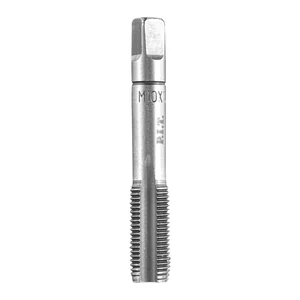

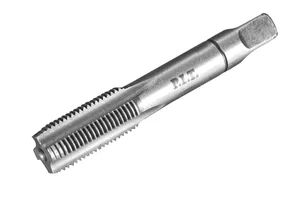

• Метчики — для создания внутренней резьбы в отверстиях (в гайках, глухих гнёздах и т. д.).

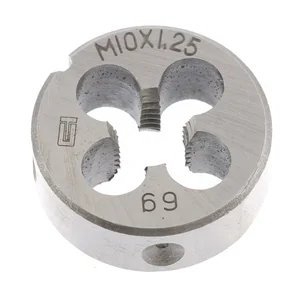

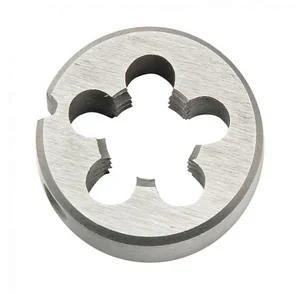

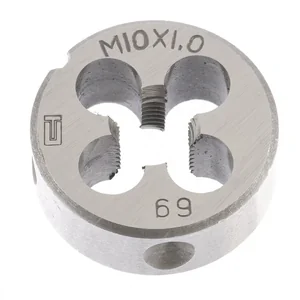

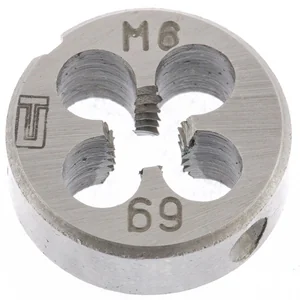

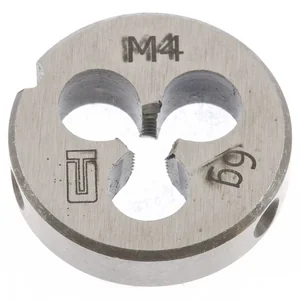

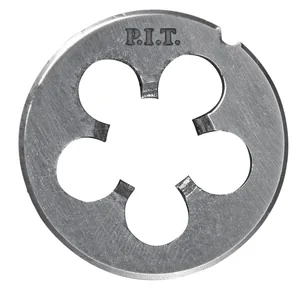

• Плашки (лерки) — для нарезания наружной резьбы на стержнях (болтах, шпильках).

• Метчикодержатель (вороток) — зажимает хвостовик метчика, обеспечивает удобствовращения.

• Плашкодержатель — фиксирует плашку, гарантирует её ровное движение по заготовке.

• Кейс — для хранения и транспортировки.

Типы резьбы

1. Метрическая (М)

• Диаметр и шаг измеряются в миллиметрах.

• Пример: $M10\times 1,5$ (диаметр 10 мм, шаг 1,5 мм).

• Стандартные размеры: от $M3$ до $M68$.

• В РФ регламентируется ГОСТ 9740.

• Наиболее распространена в Европе и Азии.

2. Дюймовая (UNC/UNF, G, K)

• Размеры указываются в долях дюйма (1″ = 2,54 мм).

• Типы:

  • цилиндрическая трубная (маркировка «G»);

  • коническая трубная (маркировка «K») — для соединений под давлением;

  • американская унифицированная (UNC — крупный шаг, UNF — мелкий шаг).

3. Трапецеидальная

• Профиль — равносторонняя трапеция.

• Применяется в силовых парах (ходовые винты, тиски).

Виды метчиков

По назначению:

• Слесарные (ручные) — с квадратным хвостовиком, используются с воротком. В комплектеобычно 2–3 метчика:

  • черновой (1 кольцо на хвостовике) — снимает до 60 % металла;

  • промежуточный (2 кольца) — формирует профиль;

  • чистовой (3 кольца) — калибрует резьбу.

• Машинные (станочные) — для работы на станках (сверлильных, токарных). Изготавливаютсяиз быстрорежущей стали (HSS, РМ5).

• Машинно‑ручные — подходят для ручного и машинного использования.

По направлению резьбы:

• правые (стандартные);

• левые (для специальных задач).

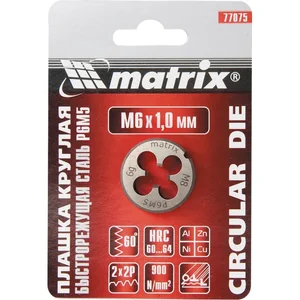

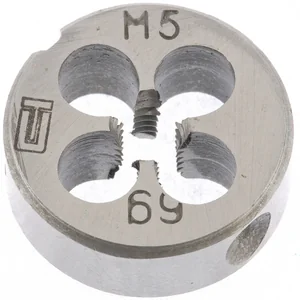

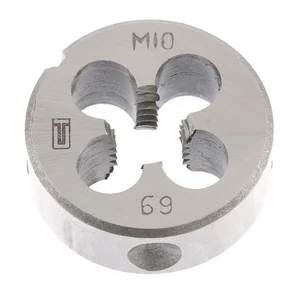

Виды плашек

• Цельные — жёсткие, дают высокую точность, но менее устойчивы к нагрузкам.

• Разрезные — имеют прорезь, что позволяет регулировать диаметр резьбы. Удобны дляфинишной подгонки.

• Конические — для конической резьбы (например, в трубопроводной арматуре).

Материалы изготовления

• Высокоуглеродистые стали (У10А, У12А) — для ручных метчиков.

• Быстрорежущие стали (HSS, Р6М5) — универсальны, подходят для большинства металлов.

• Твёрдые сплавы — для высокопроизводительных станков и твёрдых материалов.

• Хромованадиевая сталь (CrV) — устойчива к коррозии, подходит для бытовых наборов.

• Нержавеющая сталь — для агрессивных сред.

Критерии выбора набора

1. Цель использования

• Бытовой набор — базовые размеры ($M3$–$M12$), простой кейс, без сложных аксессуаров.Подойдёт для редких работ в гараже или дома.

• Профессиональный набор — широкий диапазон размеров, черновые и чистовые метчики,дополнительные инструменты (резьбомер, свёрла), прочный кейс. Для мастерских ипроизводств.

2. Комплектация

• Проверьте, есть ли в наборе:

  • метчики разных номеров (черновой, чистовой);

  • плашки с разными типами резьбы (метрическая, трубная);

  • воротки подходящего размера;

  • резьбомер (для проверки шага и профиля);

  • свёрла под популярные диаметры (если планируется работа с нуля).

3. Размеры

• Популярные диаметры метчиков: $M3$, $M4$, $M5$, $M6$, $M8$, $M10$, $M12$.

• Шаг резьбы: 0,5–1,75 мм (для метрической), 1/2″, 3/4″, 1″ (для трубной).

• Для трубных работ: G21″, G43″, $G1″$.

4. Качество изготовления

• Осмотрите режущие кромки — они должны быть ровными, без зазубрин.

• Проверьте маркировку на хвостовиках (номера метчиков, тип резьбы).

• Убедитесь, что материал соответствует заявленному (HSS, CrV и т. д.).

5. Кейс

• Пластик — лёгкий, но менее прочный.

• Металл — надёжный, защищает от ударов.

• Наличие ложементов — каждый инструмент имеет своё место, что предотвращаетповреждения.

6. Бренд

• Избегайте дешёвых «ноунейм» наборов — часто изготовлены из мягкой стали, быстро выходятиз строя.

---

Алгоритм выбора

1. Определите задачи:

   • ремонт резьбы в гараже → бытовой набор $M3$–$M12$, метрическая резьба;

   • монтаж водопровода → трубные плашки (G21″–$G1″$), возможно конические метчики;

   • профессиональная мастерская → полный набор с машинными метчиками, резьбомером исвёрлами.

2. Выберите тип резьбы:

   • для большинства работ — метрическая;

   • для труб — дюймовая (G);

   • для ходовых винтов — трапецеидальная.

3. Подберите размеры:

   • сверьтесь с чертежами или деталями, с которыми будете работать;

   • учтите популярные диаметры ($M6$, $M8$, $M10$).

4. Оцените комплектацию:

   • нужны ли вам черновые метчики или достаточно чистовых;

   • требуется ли резьбомер для проверки;

   • нужен ли кейс для переноски.

5. Проверьте качество:

   • материал (HSS или CrV предпочтительнее);

   • чёткость маркировки;

   • отсутствие дефектов на режущих кромках.

6. Сравните цены:

   • бытовые наборы: 1 500–3 000 руб.;

   • профессиональные: 5 000–15 000 руб. и выше.

---

Ошибки при выборе

• Покупка набора без учёта типа резьбы (например, только метрическая для трубных работ).

• Игнорирование номеров метчиков (только чистовой → плохая точность).

• Выбор дешёвого набора из мягкой стали → быстрый износ.

• Отсутствие свёрл нужного диаметра → сложности при подготовке отверстий.

• Пренебрежение смазкой → перегрев, поломка инструмента.

Важные нюансы

• Смазка — обязательна при нарезании резьбы. Используйте:

  • для стали — машинное масло;

  • для алюминия — керосин;

  • для нержавейки — специальную охлаждающую жидкость.

• Подготовка отверстия — сверлите строго по диаметру, указанному в таблице для выбранногоразмера резьбы.

• Последовательность работы — используйте метчики по порядку (черновой → чистовой).
