Разводной ключ. Назначение виды, характеристики и выбор

Разводной ключ – это универсальный инструмент, заменяющий набор обычных рожковых ключей, о разновидностях этого инструмента вы узнаете из этой статьи.

Минимальный ремонт бытовой, автомобильной и другой техники требует обязательного наличия под рукой нескольких инструментов.

Как правило, это пара отверток, плоскогубцы и, конечно, гаечный ключ.

Последний является незаменимым атрибутом автомехаников, слесарей, сантехников и множества других профессий, работа которых подразумевает любые манипуляции с болтами и гайками.

Для серьезного ремонта потребуется набор гаечных ключей, но случается так, что инструмент необходимого размера попросту отсутствует.

В такой ситуации настоящим спасителем становится всего один разводной ключ.

Благодаря своей конструкции он способен заменить килограммы рожкового и накидного инструмента.

Устройство и характеристики

Разводной ключ – универсальный инструмент, внешне напоминающий обыкновенный рожковый гаечный инструмент, однако, имеющий регулируемый размер зева.

Простейший вариант состоит из следующих элементов:

• Рукоять (корпус)
• Неподвижная губа — является продолжением рукояти (частью корпуса)
• Подвижная губа – регулируемая часть зева
• Червяк – специальный винт, посредством которого выполняется регулировка размера зева (Двигает губу в обеих направлениях)

Разводные модели, за счет своей универсальности, используются для работы практически с любыми болтами и гайками, включая нестандартные размеры крепежных элементов.

Зачастую используются при ремонте бытовой техники, монтаже и демонтаже сантехники.

Материал

Качественный разводной ключ изготавливается из прочного материала — высокоуглеродистой инструментальной стали, либо же из сплава хрома и ванадия.

В качестве устойчивого к коррозии и механическим повреждениям напыления, используют:

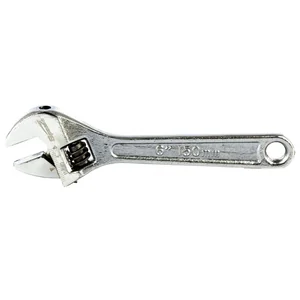

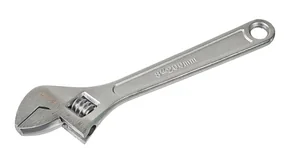

• Хромирование

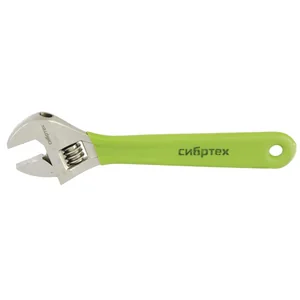

• Никелирование

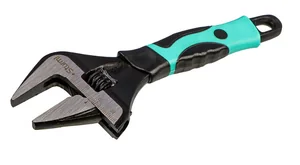

• Фосфатирование

Строительный инструмент изготавливается по конкретным стандартам.

Для разводных ключей это ISO 6787:2001 и его модифицированная отечественная версия – ГОСТ Р 54488-2011.

Размер и вес

Стандартный гаечный разводной инструмент изготавливаются в нескольких размерах, в зависимости от размера зева:

• КР 19 — для работы с гайками, диаметр которых не превышает 19мм.

Подходит для мелких работ.

• КР 30 — для работы с гайками, диаметр которых не превышает 30мм.

Отличный выбор для ремонта бытового оборудования и техники.

Часто используется в сантехнических работах.

• КР 46 — для работы с гайками, диаметр которых не превышает 46мм.

Используется, как правило, слесарями для ремонта крупногабаритных промышленных приборов.

Вес инструмента напрямую зависит от его размера, материала, из которого он изготовлен, покрытия рукояти.

Для максимального размера зева в 30мм при длине 250мм средний вес составляет порядка 0,5кг.

Виды разводных ключей и их назначение

В зависимости от условий эксплуатации, разводные ключи можно разделить на следующие виды:

Классический

Это наиболее распространенный вариант за счет надежной фиксации подвижной губки.

Регулируется шнековым механизмом (червячной передачей). За счет того, что губки гладкие, имеют плоскую форму, используется инструмент для работы с соединительными элементами, имеющими плоские грани.

Подходит для отвинчивания гаек (если под рукой не оказалось гаечного ключа подходящего размера), для монтажа сантехнических гибких шлангов.

Щипцовый

Встречается очень редко.

Относится к специализированному инструменту, так как создан для отвинчивания большого количества гаек и болтов на открытых участках конструкций.

Этот ключ называют автоматическим или сантехнические клещи.

Подходит для работы с гайками большого диаметра, позволяет сэкономить много времени за счет быстрой подгонки размера зева.

Среди отрицательных особенностей следует отметить ненадежность фиксации губ между собой, а также сравнительно небольшой срок эксплуатации при частом использовании.

Газовый

Это действительно универсальный ключ, позволяющий отвинчивать крепежные элементы как с граненой резьбой, так и с гладкими круглыми шляпками.

Этот инструмент чаще всего используют при работе с различными трубопроводами поэтому его еще называют трубный ключ.

Изначально создан для отвинчивания металлических труб. Он имеет рифленую контактную поверхность губок, что позволяет “вгрызаться” в гладкие трубы, при этом надежно захватывая их.

Представляет собой две ручки с губами, где одна движется относительно второй за счет установленного резьбового механизма с гайкой.

Менее распространены варианты с одной ручкой, однако, иногда их попросту неудобно использовать.

Чтобы в быту не столкнуться с ситуацией, когда необходимо отвинтить соединение, а подходящего гаечного инструмента нет, имеет смысл приобрести набор с разводными ключами распространенных типоразмеров.

Что нужно знать о разводном ключе

Классический разводной ключ под граненые гайки может иметь специальную разметку.

Она позволят заранее подогнать размер зева под диаметр шляпки.

Еще одна функция – измерение размера крепежа, подобно штангенциркулю.

Помимо работы в обычных условиях, разводной инструмент может иметь специальное диэлектрическое покрытие ручки.

Он подходит для работы с электроприборами под напряжением, не превышающим 1кВ.

По аналогии с диэлектрическими отвертками, на ручке должна присутствовать соответствующая маркировка.

Максимальный размер зева разводного инструмента, как правило, имеет запас 2 – 3мм.

Это значит — если ключ рассчитан на работу с гайками размером до 30мм, под диаметр 32мм он тоже подойдет.

Как пользоваться разводным ключом

За счет возможности регулировки расстояния между губами, использовать разводной ключ крайне просто.

Достаточно подогнать размер зева к диаметру крепежного элемента.

В случае с обыкновенным рожковым инструментом, необходимо отрегулировать просвет червячком.

Несколько иная ситуация с газовым вариантом:

• Важно помнить, что движение ключа производится в сторону ручки, на которой расположена затягивающая гайка. В противном случае губы просто соскользнут с трубы или крепежа. Чтобы открутить или закрутить соединение, инструмент нужно зафиксировать соответствующей стороной.

• Гайка или труба помещаются между губами.
• Губы сводятся между собой ручками максимально плотно.
• Регулировочный винт затягивается от руки.
• Ручки сводятся между собой для максимального сцепления.

Можно приступать к откручиванию или закручиванию.

Как правильно выбрать разводной ключ

Первое, на что необходимо обратить внимание при выборе разводного ключа – качество сплава.

На ручке должна быть указана маркировка используемой стали.

Материал, обладающий недостаточной твердостью, приведет к тому, что поверхность губок даже при небольшом усилии моментально прогнется.

Чревато это “слизыванием” шляпки крепежа.

Кроме того, инструмент из-за недостаточно хорошей фиксации может попросту слететь, что приведет к травме.

Для частой работы с нестандартными крепежами целесообразно купить набор разводного инструмента.

Это позволит, имея под рукой всего 3 ключа, справится практически с любым болтом или гайкой с метрической и дюймовой шляпкой.

Покрытие рукояти – тоже немаловажный фактор.

Каждый согласится, что гораздо комфортнее работать инструментом, который не давит руку, хорошо лежит в ладони, не выскальзывает.

Самые простые модели имеют “голую” металлическую рукоять.

Это позволяет надеть на нее трубу небольшого размера, чтобы увеличить рычаг и крутящий момент.

Однако ключи с прорезиненными ручками, держать очень удобно, а диэлектрический инструмент со специальным покрытием позволяет работать с крепежами под напряжением до 1 кВ.

Основной подвижный механизм должен быть надежным.

Губы должны сходится, и расходится без усилий, при этом неприемлемо произвольное их движение.

Сам механизм нового инструмента не должен люфтить, так как он в любом случае со временем разболтается.

Каждый инструмент должен иметь технические характеристики.

Не исключением являются и разводные ключи.

Как правило, ТХ указываются на упаковке или бирке, а основные моменты дублируются непосредственно на рукояти.
